產品選型指南

  成都英創信息技術有限公司是一家專注于嵌入式工控主板研發、銷售與服務的高科技公司,在嵌入式領域已有20多年的從業經歷。英創公司的主板產品在長期的應用服務中逐漸演變,最終形成了自身獨特的產品風格,這就是我們稱之為英創智能主板架構(Emtronix Smart Module Architecture,ESMARC)體系,其主板產品型號均以ESM+4位數字組成。ESMARC系列主板的基本特點是采用工業品質的ARM核心系統(CPU + 內存 + Flash數據存儲 + 顯示),加以面向工業應用的各類通訊接口(包括多路以太網口、串口、CAN、USB、GPIO、I2C、SPI等等)。在系統軟件方面,ESMARC主板會預裝Linux或WinCE兩種操作系統及相應的文件系統,客戶通過操作系統提供的標準API,就可實現數據的采集、處理、存儲及通訊,快速完成應用程序的開發。


  不同型號的ESMARC主板外形尺寸完全一樣(74mm×54mm),其外部管腳都是彼此兼容的,這樣客戶可在不改變其應用底板的情況下,直接更換不同型號的主板產品,以適應不同應用的需求,同時降低設備成本。



ESM6400工控主板
ESM7400工控主板



  英創公司的嵌入式主板主要面向以下應用領域:




 電力系統通訊管理機


  通訊管理機的基本技術要求是多路通訊接口(以太網口、UART串口等),以及與應用需求匹配的CPU處理能力。


推薦主板產品


ESM6400

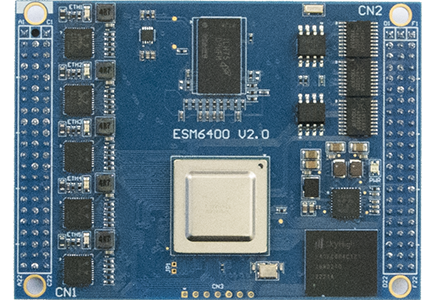

  ESM6400是一款具有5路以太網口(4路千兆 + 1路百兆)、7路UART標準串口、2路CAN總線接口,以及32路GPIO;雙核64位CPU(A53),1GB內存及4GB以上的EMMC,為系統提供足夠處理能力。ESM6400的8/16位ISA總線接口,支持針對應用的更多通訊接口的擴展,用戶也可采用英創公司的成熟通訊擴展模塊,來快速搭建自己的系統。ESM6400預裝Linux-6.1.x(LTS)及基本文件系統,支持C/C++, Qt, Python等多種開發環境。


  百片批量單價:¥450

ISA擴展模塊




  ETA528:雙100M以太網口 + 8路UART擴展模塊

  ETA524:24路UART擴展模塊


低成本選擇


ESM6800



  ESM6800配置:雙100M以太網口 + 12路UART + 2路CAN,以及32路GPIO,復用SPI/I2C等常規接口。預裝Linux-4.9.x,支持C/C++, Qt, Python等多種開發環境。


  最低百片批量單價:¥210




 Linux平臺的工業智能終端設備


  工業智能終端設備對主板的要求,包括支持多種分辨率的顯示接口,以及人機交互界面HMI,同時具備足夠的數據通訊接口,以及與應用需求匹配的CPU / GPU處理能力。


推薦主板產品


ESM6200



  ESM6200在HMI方面,可支持RGB/LVDS/HDMI顯示接口,并輔以電阻或電容觸摸屏接口;在通訊接口方面配置了5路千兆以太網口 + 6路UART + 3路CAN-FD總線接口,以及32路GPIO;四核64位CPU + GPU + 1GB內存 + 4GB以上EMMC的數據處理及數據存儲能力。ESM6200還支持8位ISA總線接口,以滿足客戶專用接口的需求,如數據采集、通訊接口等。ESM6200預裝Linux-6.1.x(LTS)及根文件系統,支持C/C++, Qt, Python等多種開發環境。GPU/OpenGL支持Qt用戶界面開發。


  百片批量單價:¥450

國產品牌主板


ESM7400

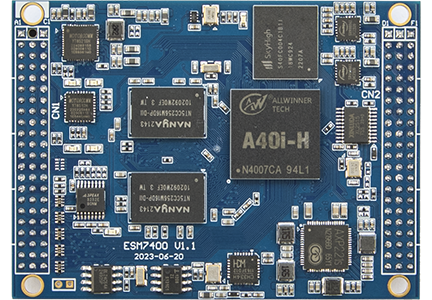

  ESM7400采用全志的A40i為核心,是一款全部采用國產品牌器件的嵌入式主板,預裝Linux-5.10.x(LTS)及根文件系統,支持C/C++, Qt, Python等多種開發環境,以及GPU硬件加速的Qt用戶界面。

  接口配置方面,包括RGB/LVDS/HDMI顯示接口 + 電阻或電容觸摸屏接口;4路以太網口 + 6路UART,以及32路GPIO等常規工控接口。


  百片批量單價:¥400


高端應用選擇


ESM8400(開發中)

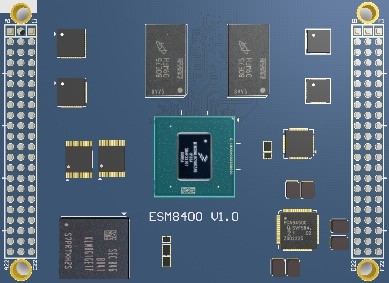

  與ESM6200比較,ESM8400配置了完整的VPU/GPU/NPU硬件處理資源,適合那些需要更多數據處理,特別是需要OpenCL、前端AI計算方面的應用。接口配置方面,包括RGB/LVDS/HDMI顯示接口 + 電阻或電容觸摸屏接口;4路以太網口(2路千兆 + 2路百兆),5路UART,雙路CAN-FD,以及32路GPIO,復用SPI/I2C等常規接口。




 WinCE平臺的工業智能終端設備


  Window CE平臺的嵌入式智能設備是工業PC設備的自然延續,英創公司的WinCE主板在業界有廣泛的應用,其相互兼容的軟硬件品質以及良好的技術服務,保障客戶產品的長久生命力。


推薦主板產品


ESM7000



  ESM7000預裝正版WEC7操作系統,雙核CPU@1GHz(iMX7D),配以1GB DDR3和4GB EMMC構成核心系統。接口包括RGB/LVDS顯示接口、雙網口、雙CAN、6路UART標準串口、32路GPIO以及復用的SPI/I2C等工控接口。ESM7000的8位ISA總線接口,可滿足客戶專用接口的需求,如數據采集、通訊接口等。

  用戶在經典的Visual Studio環境安裝ESM7000SDK,就可方便開發C/C++, .NET C#應用程序。

低成本選擇


ESM3352


  ESM3352預裝正版WEC7操作系統,CPU@600MHz,配以256MB DDR3和256MB NAND。接口包括RGB/LVDS顯示接口、雙網口、雙CAN、5路UART、32路GPIO以及復用的SPI/I2C等工控接口。ESM3352的8位ISA總線接口,可滿足客戶專用接口的需求,如數據采集、通訊接口等。

  用戶在經典的Visual Studio環境安裝ESM335X SDK,就可方便開發C/C++、.NET C#應用程序。


  最低百片批量單價:¥350


緊湊尺寸選擇


ES9281


  ES9281是一款外形尺寸僅40mm*50mm的插卡式嵌入式主板模塊,采用52-pin的miniPCIE插座,整個高度僅5.5mm,適合應用于對結構敏感的工控設備中。

  ES9281預裝正版CE6.0,ARM9@450MHz,配以128MB DDR2和256MB NAND。接口包括RGB顯示接口、網口、5路UART、12路GPIO以及復用的SPI/I2C等工控接口。

  Visual Studio開發環境,支持C/C++、.NET C#編程。


  最低百片批量單價:¥300




 視頻圖像工業應用


  視頻圖像處理應用,主要是指在常規工業控制設備功能的基礎上,側重對來自網絡的各類視頻流的處理。要求工控主板有完整的視頻處理能力。


推薦主板產品


ESM8400(開發中)



  ESM8400工控主板以4核A53@1.6GHz為核心(iMX8MP),配置了完整的VPU/GPU/NPU硬件處理資源,可無縫實現對各種視頻圖像流的編解碼、分類識別計算等前端AI計算方面的應用。由于GPU支持OpenCL,也讓ESM8400可滿足通用計算的大部分需求。

  接口配置方面,包括RGB/LVDS/HDMI顯示接口 + 電阻或電容觸摸屏接口;4路以太網口(2路千兆 + 2路百兆),5路UART,雙路CAN-FD,以及32路GPIO,復用SPI/I2C等常規接口。





 工業AI邊沿計算


  CPU+GPU/NPU+圖像Sensor+標準通訊接口構成硬件環境,支持OpenCL應用計算。面向工業前端AI應用嵌入式插卡模塊。


推薦主板產品


EML8200


  EML8200的核心單元除64bit四核A53@1.4GHz外,還配置了支持OpenCL的GPU(iMX8MN),特別適合作為工業前端設備的AI邊沿計算應用。插卡式結構使其很容易嵌入實際的工業前置設備中。

  接口方面,標準mipi-csi2接口,可直接連接各種工業圖像傳感器,獲取現場的原始圖像數據,處理后的結果可通過以太網口上傳。EML8200還配置3路UART,24路GPIO以及復用的SPI/I2C等工控接口,可實現常規的工控功能。


  百片批量單價:¥320

推薦主板產品


EML9352(開發中)

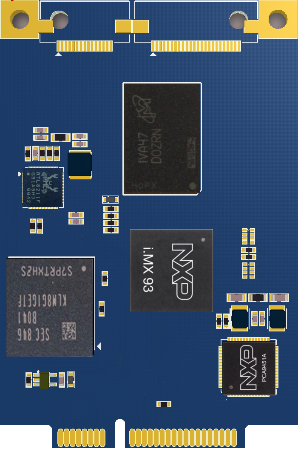

  EML9352的核心單元除64bit雙核A55@1.6GHz外,還配置了面向AI邊沿計算的NPU處理器(iMX9352)。插卡式結構使其很容易嵌入實際的工業前置設備中。

  接口方面,標準mipi-csi2接口,可直接連接各種工業圖像傳感器,獲取現場的原始圖像數據,處理后的結果可通過以太網口上傳。EML9352還配置3路UART/CAN-FD,24路GPIO以及復用的SPI/I2C等工控接口,可實現常規的工控功能。





 異構CPU架構應用


  現代ARM SOC芯片中,CPU單元通常由作為主CPU的Cortex-A和作為輔助MCU的Cortex-M組成。在應用中Cortex-A運行Linux操作系統,而Cortex-M單片機則實現面向應用的實時處理功能,如高速數據采集等;通過PRMSG協議,客戶的應用程序可在Linux平臺訪問MCU的數據。相對傳統的FPGA方案,異構CPU架構方案,無需增加新的處理硬件,是更為高效低成本的應用方案。


推薦主板產品


ESM7000



  ESM7000的CPU由雙核A7@1GHz + M4@200MHz組成(iMX7D)。Linux與MCU通過RPMSG協議,實現前端數據的存儲器共享。

  經典實時處理案例:MCU可實現8路模擬通道的并行AD轉換,AD精度16-bit,每通道的采樣率可達到200Ksps。采集的數據可實時傳至Linux的主CPU進行進一步的處理、存儲、傳輸。


緊湊尺寸選擇


EML8200


  EML8200的CPU由四核A53@1.4GHz + M7@600MHz組成(iMX8MN)。Linux與MCU通過RPMSG協議,實現前端數據的存儲器共享。

  經典實時處理案例:MCU可實現8路模擬通道的并行AD轉換,AD精度16-bit,每通道的采樣率可達到1Msps。采集的數據可實時傳至Linux的主CPU進行進一步的處理、存儲、傳輸。


  百片批量單價:¥320





 低成本工業控制器


  基本Linux平臺,輔以必要的工業通訊接口,滿足低成本、緊湊尺寸需求。


推薦主板產品


ES6801L



  ES6801是一款外形尺寸僅40mm*50mm的插卡式嵌入式主板模塊,采用52-pin的miniPCIE插座,整個高度僅5.5mm,適合應用于對結構敏感的工控設備中。主板以iMX6ULL為核心,配置網口、6路UART、CAN、GPIO等接口資源,預裝Linux操作系統。


  百片批量價:¥190



  經典整機案例:SBC890低成本工業控制器,外型尺寸:103mm*66mm*28mm(LWH),除基本的以太網、USB口外,10-pin IO端子有可配置的驅動模塊定義具體的接口功能。


推薦主板產品


ESM6800L


  ESM6800L配置:雙100M以太網口 + 6路UART + 2路CAN,以及32路GPIO,復用SPI/I2C等常規接口。預裝Linux-4.9.x,支持C/C++, Qt等多種開發環境。


  百片批量單價:¥210




 客戶產品快速搭建


  除了常規的通過ESMARC標準評估底板EVB,對各個型號主板進行評估測試外,英創公司還提供了多款模塊化的原型整機供選擇,以幫助客戶快速完成整機產品搭建,縮短入市時間。


單板工控機應用底板


SBC880

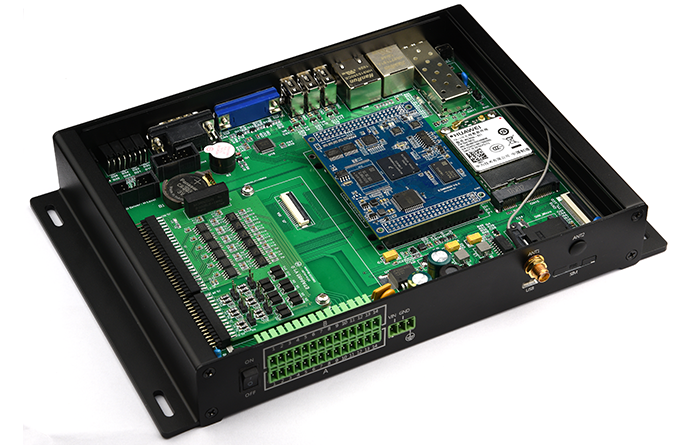

  SBC880是一款功能可模塊化配置的工控整機系統,用戶可根據需求搭配各個功能模塊,方便構建整機產品的硬件原型,只需開發應用程序,就可使其產品快速進入應用市場。


  推薦主板:ESM6800、ESM7000、ESM335X


  典型IO驅動模塊:ETA702全隔離多路通訊接口驅動模塊;ETA416 多路DIO及串口驅動模塊;ETA104多功能數據采集模塊。


單板工控機應用底板


SBC870

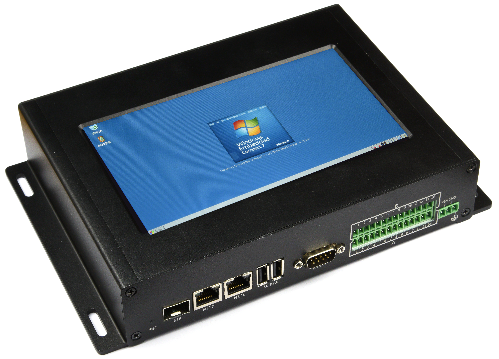

  SBC870工控機是一款自帶7"顯示屏,功能可模塊化配置的工控整機系統,用戶可根據需求搭配各個功能模塊,方便構建整機產品的硬件原型,只需開發應用程序,就可使其產品快速進入應用市場。


  推薦主板:ESM6800、ESM7000、ESM335X


  典型IO驅動模塊:ETA702全隔離多路通訊接口驅動模塊;ETA416 多路DIO及串口驅動模塊;ETA104多功能數據采集模塊。


單板工控機應用底板


SBC884



  SBC884是一款與ESM7400嵌入式主板配套的單板工控機應用底板,主要特色是引出ESM7400的4路以太網接口(1路千兆+3路百兆),同時支持DM5028規范的接口驅動模塊,從而實現整機接口的靈活配置。此外,SBC884單板工控機底板還帶有一個標準miniPCIE插座,支持多種基于USB總線的4G/5G無線通訊模塊。

  典型IO驅動模塊:ETA702全隔離多路通訊接口驅動模塊;ETA416 多路DIO及串口驅動模塊;ETA104多功能數據采集模塊。

  SBC880機殼可與之配套構成整機。


單板工控機應用底板


SBC885

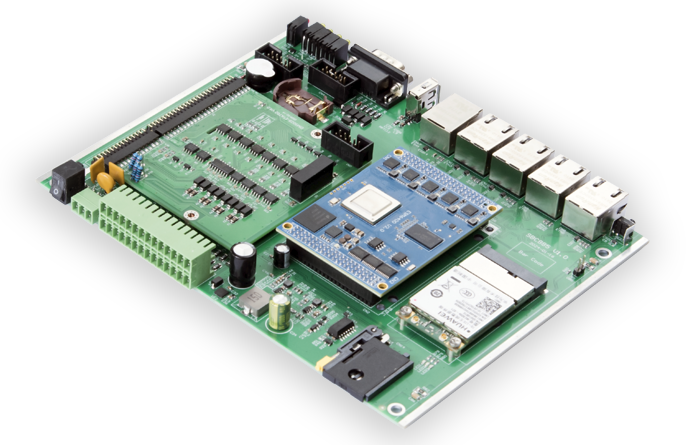

  SBC885是一款與ESM6400嵌入式主板配套的單板工控機應用底板,其主要特色是直接引出ESM6400的5路以太網接口(4路千兆+1路百兆),同時支持DM5028規范的接口驅動模塊,從而實現整機接口的靈活配置。此外,SBC885單板工控機底板還帶有一個標準miniPCIE插座,支持多種基于USB總線的4G/5G無線通訊模塊。

  典型IO驅動模塊:ETA702全隔離多路通訊接口驅動模塊;ETA416 多路DIO及串口驅動模塊;ETA104多功能數據采集模塊。

  SBC880機殼可與之配套構成整機。


緊湊尺寸選擇


SBC890

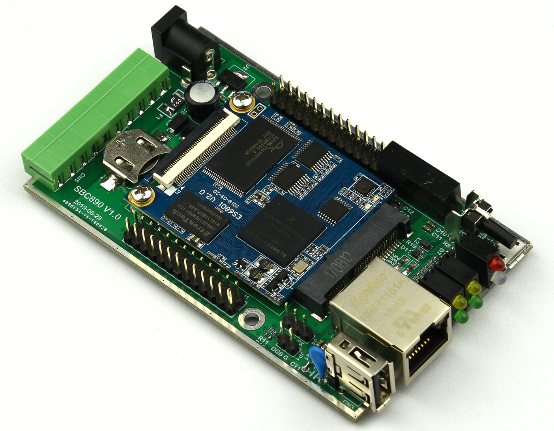

  SBC890是一款模塊化的低成本微型工控機,可搭載英創ES6801/ES9281工控主板。為了滿足不同的工控接口需求,SBC890應用底板支持擴展一塊專用驅動模塊電路板,以滿足更多資源需求的應用。

  SBC890整機外殼尺寸:103mm*66mm*28mm(LWH),除基本的以太網、USB口外,10-pin IO端子有可配置的驅動模塊定義具體的接口功能。
