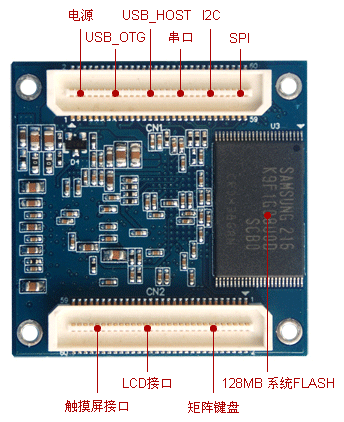

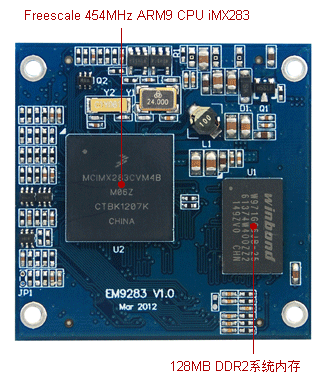

● 正面視圖
 |  |
● 操作系統與開發工具
| 操作系統 | 開發環境 | 編程語言 | |||||
 |  |  |  | ||||
| WinCE 6.0 | VS2005 | C/C++ | C# | ||||
● 技術指標
CPU單元 | 通訊接口配置 |
● Freescale 454MHz主頻ARM9 CPU：iMX283 ● 128MB DDR2系統內存，用戶可用空間大于100MB ● 128MB FLASH存儲器（512MB可選） ● USB接口支持U盤即插即用 ● SD卡接口，支持SDHC大容量存儲 ● 實時時鐘RTC ● 硬件看門狗（WDT），防止系統死鎖 | ● 5路標準UART高速串口，其波特率可達3Mbps COM2，支持RTS/CTS硬件流控，推薦作為無線通訊模塊 接口 COM3–COM4：3線制TTL電平 COM5–COM6：3線制TTL電平接口；與GPIO復用管腳 ● 1路USB 高速主控接口（HOST） ● 1路USB OTG接口，支持微軟的ActiveSync通訊協議 ● 1路I2C接口，主控模式，最高波特率400kbps，與GPIO 復用管腳 ● 1路SPI接口，主控半雙工模式，最高波特率10Mbps，與 GPIO復用管腳 ● 1路調試串口（115200bps，8-N-1） |
人機交互單元 | 數字及模擬監控單元 |
● 多功能LCD接口，支持彩色或單色LCD顯示 ● 缺省配置為單色LCD，分辨率160×160，4-bit灰度級 ● 彩色LCD接口規范：RGB各6-bit + 同步時鐘信號 ● 典型彩色顯示分辨率：800×480、640×480、480×272 ● 直接支持4線制電阻觸摸屏 | ● 32位通用GPIO0–GPIO31，各位方向獨立可控 ● 部分GPIO與系統的其他通訊功能復用管腳 ● 2路低速AD采集通道，AD分辨率為12-bit ● 支持對CPU溫度、主板環境溫度、供電電壓的實時監測 |
電源及模塊機械參數 | 基本軟件環境 |
● 主供電電源：Li-ION電池，典型規格：1800mAH ● 典型工作時間：14.5小時（常規應用環境） ● 充電電源：+5V，支持USB電源充電方案 ● +5V充電：最大充電電流500mA；典型充電時間：3.5小時 ● USB充電：最大充電電流300mA；典型充電時間：6小時 ● 工作溫度：-10℃至60℃ ● 模塊外形尺寸：40mm×40mm；板間高度：4mm ● 連接器規格：60芯0.8mm間距AXN雙排插座 ● 連接器特色：波紋觸點結構，抗振動沖擊 ● 連接器位置：2個AXN插座對稱分布于模塊的兩側 | ● 預裝Windows CE6.0實時多任務操作系統 ● 提供相應SDK開發包，包括各種接口驅動程序API ● 支持VS2005應用程序集成開發環境 ● 支持ActiveSync方式的應用程序源碼調試及文件遠程管理 ● 支持用戶自行修改開機啟動畫面和關機畫面 ● 提供典型應用參考程序源碼 |
