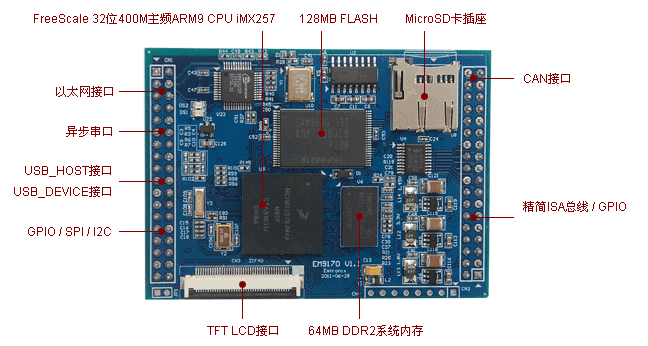

● 正面視圖：
● 可預裝操作系統：
WinCE 6.0
● 技術指標：
CPU單元 | 通訊接口配置 |
● 飛思卡爾iMX25系列ARM9 CPU，400MHz主頻 ● 64MB DDR2系統內存，其中用戶可用空間40MB ● 128MB FLASH存儲器，其中用戶文件空間80MB ● 提供標準MicroSD卡插座，支持SD2.0大容量SD卡 ● USB接口支持U盤即插即用 ● 實時時鐘RTC，具有掉電保護功能 ● 支持USB虛擬串口功能 ● 支持USB外接3G網卡 | ● 1路100M快速以太網接口 ● 1路USB2.0 高速HOST接口，支持轉多個USB口 ● 1路USB OTG接口，支持微軟ActiveSync通訊協議 ● 4路標準UART串口 COM2，帶RTS/CTS握手信號，一般用于連接GPRS/CDMA模塊 COM3，3線制，RS232電平接口 COM4，3線制，TTL接口，一般用作RS485擴展 COM5，3線制，TTL接口 ● 2路獨立的CAN總線接口 ● 1路I2C總線接口，主控模式，最高波特率400kbps ● 1路4線制SPI接口，主控模式，最高波特率10Mbps |
顯示鍵盤單元 | 精簡ISA總線 |
● 工業標準的TFT彩色LCD接口(RGB各6-bit + 同步時鐘信號) ● 典型顯示格式：640×480、480×272、800×480、800×600等 ● 直接支持4線制電阻觸摸屏 ● 4×4矩陣鍵盤，動態加載 ● USB鍵盤、鼠標 | ● 8位數據總線，5位地址總線 ● 與標準ISA總線兼容的總線時序，讀寫操作周期：240ns ● 支持2路外部硬件中斷，上升沿有效 ● 支持8串口、雙網絡、多路數據采集等快速擴展方案 |
數字控制單元 | 電源及模塊機械參數 |
● 32位通用GPIO0-GPIO31，各位方向獨立可控 ● 2路模擬輸入通道，AD分辨率12-bit ● 部分GPIO與系統的其他通訊功能復用管腳 ● 8路數字輸入DIN0-DIN7（與矩陣鍵盤管腳復用） | ● 供電電壓：+5V±5%，平均工作電流：140mA ● 工作溫度：-10℃至 60℃； ● 模塊外形尺寸：74mm×53mm ● 2個36芯堅固IDC雙排插針(0.1”)對稱分布于模塊的兩側 |
軟件環境 | |
● 預裝Windows CE 6.0實時多任務操作系統 ● 提供相應SDK開發包，包括各種接口驅動程序API ● 支持VS2005應用程序集成開發環境 ● 采用BinFS文件系統，啟動時間縮短至7秒水平 ● 支持以太網口（TCP/IP）、USB口（ActiveSync）應用程序源碼調試 ● 支持telnet、FTP、Web等常規網絡應用 ● 支持ActiveSync方式的文件管理及微軟的遠程調試工具集 ● 支持用戶自行修改開機啟動畫面 ● 提供典型應用參考程序源碼 |
