●　ETA8xx系列產品概述

　　ETA8xx系列應用底板是一種基于英創ESMARC主板，可直接投入應用的小尺寸底板。ETA8xx應用底板的基本特色是在底板上引出所需的高速信號接口，如以太網絡、USB、顯示接口等，同時把面向工控的常規信號，如GPIO、串口、CAN等，留給用戶做最后的擴展。所有型號的ETA8xx應用底板其外形尺寸均為105mm×105mm，可被大多數的客戶機箱直接采用。ETA8xx應用底板需與英創ESMARC主板配合使用。

　　用戶在ETA8xx應用底板的基礎上，可根據自身應用需求，開發一張簡單的二級擴展底板，通過ETA8xx的2個IDC40雙排插座連接在一起。客戶在二級擴展底板上通常是實現帶隔離的開入開出、RS232 / RS485驅動電路、CAN總線驅動電路等，均屬于成熟穩定的電路。 由此可見這樣做的最大優點是大大簡化了客戶整機的硬件開發難度，縮短客戶產品的入市時間。不失為一種高效快速的整機實現方案。

●　ETA810產品介紹

　　ETA810是帶有網絡和串口擴展的一級應用底板，可與ESM6802、ESM3354和ESM3352配合使用。所構成系統的接口包括：

　　●　6路獨立的100M以太網口

　　●　多達14路UART串口

　　●　2路CAN總線接口（與GPIO復用管腳）

　　●　32路GPIO，直接來自于ESMARC主板

　　ETA810要求所使用的主板必須帶有精簡ISA總線。

●　正面視圖

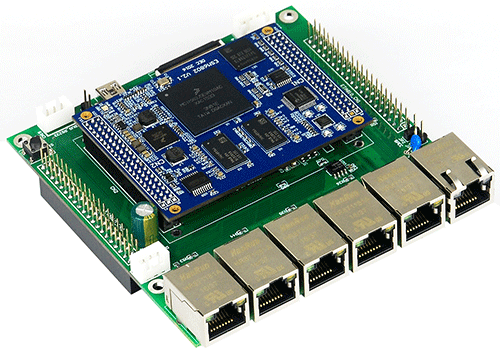

●　與主板連接示意圖

●　工控整機視圖

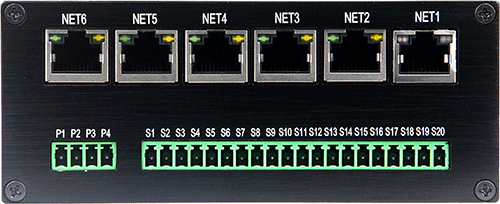

●　工控整機正面面板視圖

●　可支持的主板型號

　　ESM6802工控主板　　ESM335x系列工控主板

●　推薦閱讀

　　ETA810應用底板數據手冊 (V1.0)

●　工控機與應用底板訂購信息

工控機

應用底板與配件

注：1、以上報價均包含16%增值稅

　　2、ETA8xx機箱僅支持與ETA8xx底板配套購買

●　產品購買流程

　　1、通過英創和英利的網站選擇產品（點此查看選型指南）。這一過程中可以致電英創，與工程師進行選型交流。

　　　　英創電話：028-86180660

　　　　英創傳真：028-85141028

　　　　英創電郵：support@emtronix.com

　　2、選型完成以后，致電英創商務，向其確定購買意向并簽署產品購銷合同。合同由英創商務制作并傳真給客戶，客戶簽字蓋章以后回傳給英創備份。

　　3、根據合同金額付款（銀行電匯或網銀付款均可），將匯款單傳真給英創（網銀付款可以將匯款單發至英創電子郵箱）。

　　　　英創公司銀行帳號信息：

　　　　戶名：成都英創信息技術有限公司

　　　　開戶行：交通銀行成都創業路支行

　　　　帳號：511610015-01-2015147030

　　4、英創收到客戶的匯款單（傳真件或者電子郵件），即通過航空快遞（順豐或EMS）為客戶發貨，快遞費由英創承擔。

　　5、貨款到帳后，英創即為客戶開具發票。客戶如需增值稅專用發票，請將增值稅發票開票資料傳真或者電郵至英創公司。英創開具的發票均含16%的增值稅。
