● SBC860產品介紹
SBC860是一款模塊化工控單板計算機應用底板，可搭載英創ESMARC規范的各種工控主板。為了滿足不同的工業應用接口需求，SBC860應用底板可以利用專用的擴展端口，連接多個擴展模塊，如串口、CAN、I/O等，從而實現工業應用所需端口資源的靈活配置。此外，SBC860配置了mini PCIe模塊插座，可支持基于USB接口的4G/WiFi無線通訊模塊。
SBC860底板的主要接口：
● 1路1000Mbps網絡接口，兼容100Mbps/10Mbps網絡
● 1路100Mbps網絡接口
● 2路USB主口
● 1路USB-OTG
● RTC后備電池座，支持CR2032電池
● mini PCIe接口插座，支持基于USB的4G / WiFi模塊，支持PCIe×1高速接口
● VGA顯示接口
● 支持1個獨立高精度實時鐘RX8025T
● 精簡ISA總線接口，支持ETA508/ETA503串口擴展模塊
● 1個I2C總線輸出接口，實現I/O資源擴展
● 4個串行通訊總線輸出接口，最多可引出14路UART以及2路CAN
● DC5V電源供電

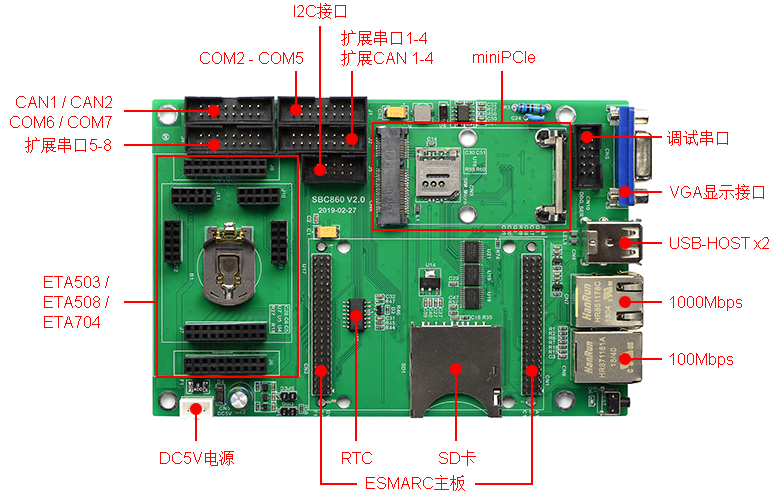

● 正面視圖

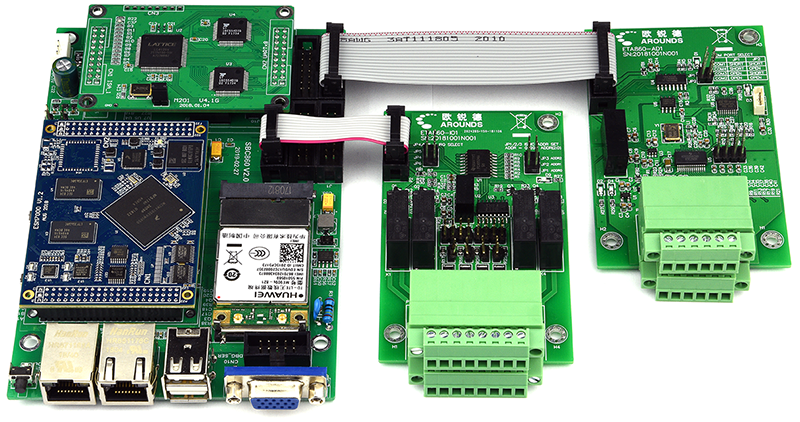

● 與主板以及功能模塊連接示意圖
SBC860 + ESM7000 + IO模塊 + AD模塊
● 配套產品信息
可支持的主板（ESMARC規格：74mm×54mm）
| 主板型號 | 簡要介紹 |
| ESM7000系列 | 1GHz Cortex-A7雙核CPU i.MX7D，預裝WEC7 / Linux-4.9.11，支持千兆網+百兆網，高速I(mǎi)SA總線接口，低功耗 |
| ESM6800系列 | 528MHz Cortex-A7 CPU i.MX6UL，雙網口、雙CAN、12路UART串口，Linux-4.1.15操作系統，支持快速啟動，以低功耗、低成本為特色 |
| ESM928x | 454MHz ARM926ES-J CPU i.MX283 / i.MX287，預裝WinCE 6.0 / Linux-4.1.14，低成本 |
| ESM335x | 600MHz / 1GHz Cortex-A8 CPU AM3352 / AM3354，預裝WEC7 / Linux-4.1.6，雙百兆網 |
| ESM6802 | 800MHz / 1GHz Cortex-A9雙核CPU i.MX6DL，預裝WEC7 / Linux-4.1.15，千兆、百兆雙網口 |
可支持的無線通訊模塊（mini PCIe模塊）
| 模塊型號 | 簡要介紹 |
| 華為ME909S-821 | 全網通4G模塊 |
| 中興ME3630 | 全網通4G模塊 |
| 華為MU709s | 聯通WCDMA 3G模塊 |
| 中興MC2716 | 電信CDMA2000 3G模塊 |
| 移遠M26 | 移動、聯通GPRS模塊 |
可支持的工控I/O模塊（DM5028規格：80mm×50mm）
| 模塊型號 | 簡要介紹 |
| SBC860-IO1 | 4路DI（帶光電隔離）、4路開關量輸出；I2C擴展接口。SBC860系統最多可支持4個IO擴展模塊 |
| SBC860-S1 | 2路帶隔離的UART串口驅動模塊，支持RS232或RS485接口模式可選。SBC860系統最多可同時支持6個串口驅動模塊 |
| SBC860-AD1 | 8路單端輸入AD轉換模塊（0～5V，12bit），通過串口（115200-8-1-N）與SBC860主機相連 |
| SBC860-C1 | 2路帶隔離的CAN總線驅動模塊，支持波特率50kbps - 1Mbps。SBC860最多可同時支持3個CAN驅動模塊 |
| SBC860-AV1 | 8路視頻（基帶）+ 2路音頻RCA端子輸入模塊，其接入信號可直接與miniPCIe規格的ETA6869視頻模塊相連 |

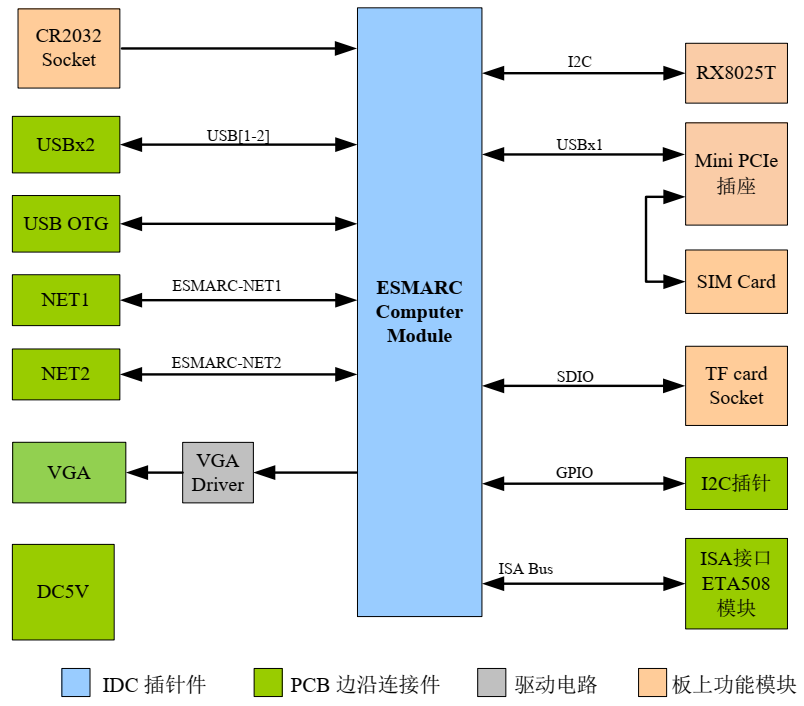

● 功能結構圖

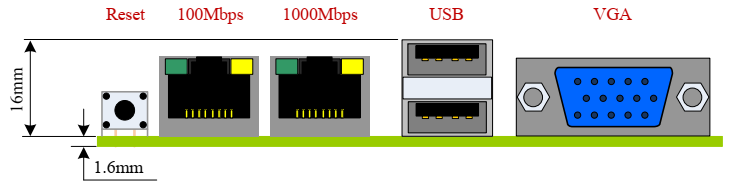

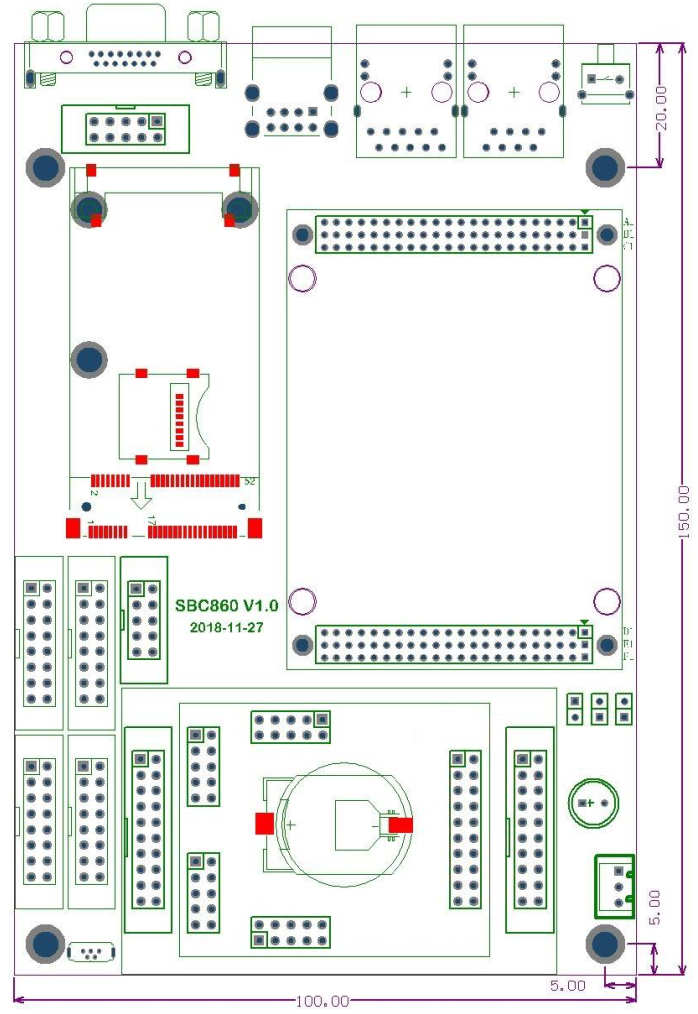

● 機械尺寸圖
