英創工控主板彩色LCD屏安裝與連接
英創公司的工控主板EM9000、EM9161、EM9170均支持彩色TFT LCD屏，客戶在采用這些主板設計自己的整機產品時，常常會面臨如何固定相應的LCD屏的問題。為了方便客戶連接英創主板和LCD屏，以及LCD屏在整機上的安裝固定，我們針對客戶應用中常用的三款LCD屏，其分辨率分別為480×272、640×480、800×480，設計了專用的、便于安裝到機殼面板的轉接板，這些轉接板具有如下特點：
? LCD屏背光控制開關
? LCD屏安裝孔
? LCD屏直接與英創公司的ARM9工控主板相連接
目前已針對以下三款LCD設計了轉接襯板：
LCD顯示規格 | 顯示分辨率 | 轉換襯板型號 |
4.3”（16:9寬屏格式） | 480×272 | ETA932 |
5.6”（4:3標準格式） | 640×480 | ETA931 |
7.0”（16:9寬屏格式） | 800×480 | ETA920 |

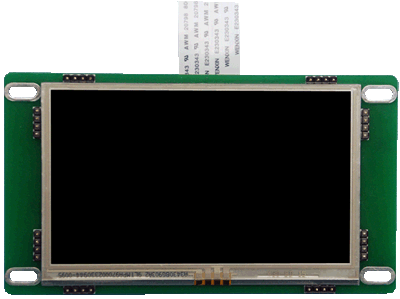

4.3”LCD + 屏轉接板如下圖所示：
4.3” LCD屏 130×73（mm）

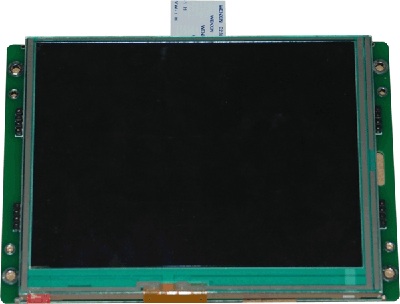

5.6”LCD + 屏轉接板如下圖所示：
5.6” LCD屏 140×100（mm）

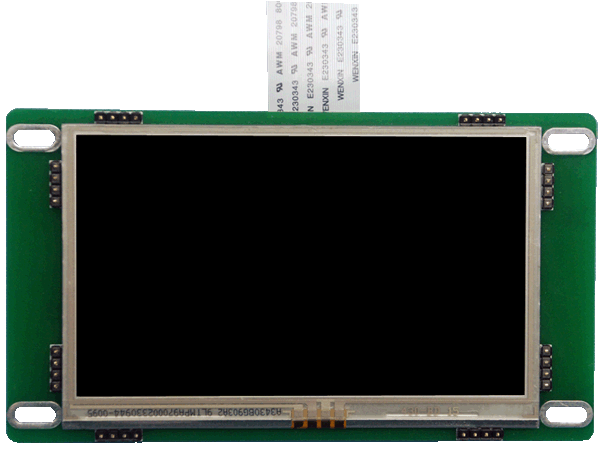

7.0”LCD + 屏轉接板如下圖所示：
7.0” LCD屏 190×110（mm）
各轉接板的外形尺寸參數，請見下圖所示：

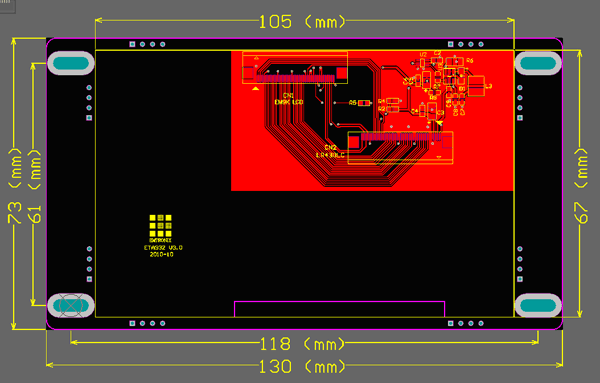

4.3”轉接板尺寸參數：

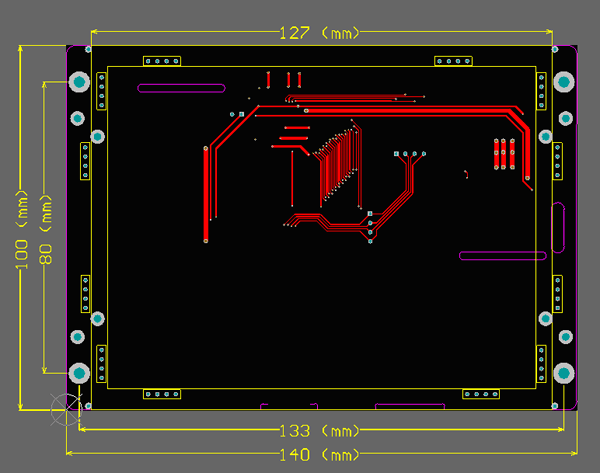

5.6”轉接板尺寸參數：

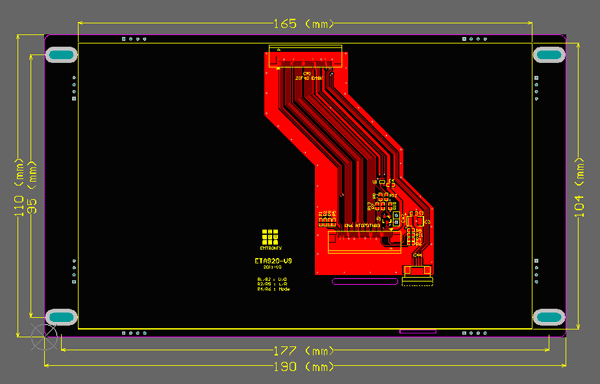

7.0”轉接板尺寸參數：
客戶可直接購買相關LCD屏的轉換襯板，也可根據英創公司提供的PCB資料自行加工生產。若客戶采用上述的轉換襯板，就可根據以上相關尺寸和安裝孔位參數，從而大大加快客戶產品的整機結構設計，最終縮短產品的開發周期。
