基于EM9170工控主板的音頻播放使用

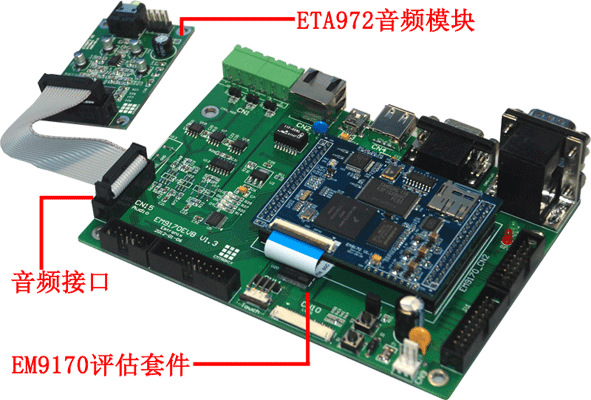

在越來越多的應用場所，工控系統的音頻播放也開始顯得越來越重要及普遍。為了滿足這種應用需求，英創公司將EM9170嵌入式工控主板進行了完善，支持音頻輸出。為了更好地評估音頻輸出功能，EM9170EVB上設計了專用的音頻接口，可直接用帶線連接ETA972V3音頻模塊。EM9170評估套件與ETA972音頻模塊連接示意圖如下所示：
EM9170使用音頻需要注意的問題：
1、由于EM9170加載音頻驅動時，系統會查找ETA972音頻模塊，如ETA972沒有在系統上掛接，則啟動過程中會等待很久時間。因此在使用ETA972音頻模塊，需要使用專用內核進行支持。
2、 由于ETA972所使用的音頻解碼芯片所能識別的高電平為供電電源的70%，如供電為5V，則對它輸入的高電平最低電壓不能低于3.5V。又由于EM9170的音頻接口信號均為3.3V電平，所以只能使用ETA972V3版，才能保證音頻應用的穩定性。
如需要使用EM9170配合ETA972播放音頻文件時，直接調用系統的API函數即可，可參考英創公司提供的MP3播放例程。
音頻接口資源描述：
復用管腳 | 功能 | 引腳 | 引腳 | 功能 | 復用管腳 |
| GPIO2 | SPI_CLK | 1 | 2 | SPI_DOUT | GPIO3 |
| GPIO4 | SPI_CSn | 3 | 4 | NC | |
| GPIO24 | I2S_TX | 5 | 6 | I2S_LRCLK | GPIO25 |
| GPIO26 | I2S_SCLK | 7 | 8 | I2S_MCLK | GPIO27 |
| NC | 9 | 10 | GND | ||
| GPIO15 | RSTOUTn | 11 | 12 | GND | |
| NC | 13 | 14 | NC | ||
| NC | 15 | 16 | VCC |
