EM9280工控主板對音頻的支持
對于需要使用音頻播放應用的工控系統，我們設計了專門的音頻擴展模塊ETA972，ETA972可與英創的大部份工控主板配合使用。EM9280是我們主推的一款高價比工控主板，454MHz主頻，128MB內存，預裝WinCE 6.0或Linux-2.6.35，其最大的特色是板載了8個串口，可滿足目前工控產品的絕大部應用需求。
EM9280 / EM9287和EM9283均支持音頻播放功能，具體方法是利用其GPIO與ETA972連接，當系統加載了音頻驅動時，相應的GPIO會被設置為音頻接口與ETA972通訊。下圖是EM9280評估套件與ETA972音頻模塊的連接示意圖。

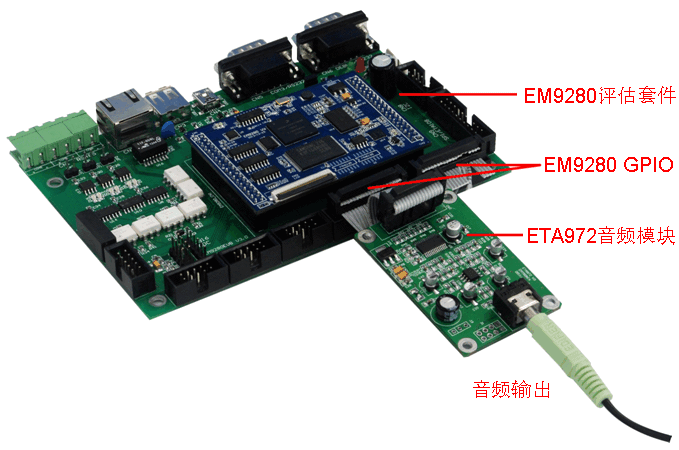

圖1：EM9280評估套件連接ETA972音頻模塊
EM9280 / EM9287和EM9283音頻接口資源描述：
| ETA972引腳 | 功能描述 | EM9280 / EM9287 | EM9283 |
| 1 | SPI_CLK | GPIO30 | GPIO14 |
| 2 | SPI_DOUT | GPIO29 | GPIO13 |
| 3 | SPI_CS# | GPIO31 | GPIO15 |
| 4 | |||
| 5 | I2S_TX0 | GPIO7 | GPIO28 |
| 6 | I2S_LRCLK | GPIO1 | GPIO1 |
| 7 | I2S_SCLK | GPIO6 | GPIO29 |
| 8 | I2S_MCLK | GPIO0 | GPIO0 |
| 9 | I2S_RX0（注） | ||
| 10 | GND | ||
| 11 | RESET# | GPIO28 | GPIO12 |
| 12 | GND | ||
| 13 | |||
| 14 | |||
| 15 | |||
| 16 | VCC |
注：EM9280 / EM9287、EM9283不支持音頻輸入功能；EM9287與EM9280支持音頻的GPIO完全一致
系統成功加載音頻驅動后，應用程序直接調用標準的音頻相關API函數即可實現音頻播放等功能，我們提供了MP3播放例程可供參考。EM9283操作音頻的方法與EM9280完全一樣，只是硬件連接上使用的管腳資源略有不同。
