EM9280/EM9281/EM9287引腳信號電平兼容性說明
EM9280、EM9281、EM9287均為采用iMX28作為其核心芯片，屬于英創公司的同一產品線的不同型號產品。為方便敘述，在本文中我們以EM9280來泛指產品的所有型號。
EM9280除以太網接口、USB接口、RS232串口以外的所有通訊接口及GPIO端口，無論是輸入或輸出，最高只能與3.6V電平信號相連，否則會造成系統啟動不穩定，或完全不啟動的情況。這些信號引腳如下表所示：
EM9280_CN1：3.3V信號引腳列表
| PIN# | 信號名稱 | 描述 |
| 9 | RXD7 | COM7數據輸入，TTL電平 |
| 10 | TXD7 | COM7數據輸出，TTL電平 |
| 11 | RXD8 | COM8數據輸入，TTL電平 |
| 12 | TXD8 | COM8數據輸出，TTL電平 |
| 13 | RXD9 | COM9數據輸入，TTL電平 |
| 14 | TXD9 | COM9數據輸出，TTL電平 |
| 19 | RXD2 | COM2數據輸入，TTL電平 |
| 20 | TXD2 | COM2數據輸出，TTL電平 |
| 21 | COM3_RX | COM3數據輸入，RS232電平（±9V），TTL時為3.3V |
| 22 | COM3_TX | COM3數據輸出，RS232電平（±9V），TTL時為3.3V |
| 23 | RXD4 | COM4數據輸入，TTL電平 |
| 24 | TXD4 | COM4數據輸出，TTL電平 |
| 25 | RXD5 | COM5數據輸入，TTL電平 |
| 26 | TXD5 | COM5數據輸出，TTL電平 |
| 27 | GPIO0 | 通用數字IO，與COM2口的CTS#復用管腳 |
| 28 | GPIO1 | 通用數字IO，與COM2口的RTS#復用管腳 |
| 29 | GPIO2 | 通用數字IO，支持中斷觸發的輸入狀態監測功能 |
| 30 | GPIO3 | 通用數字IO，支持中斷觸發的輸入狀態監測功能 |
| 31 | GPIO4 | 通用數字IO，支持中斷觸發的輸入狀態監測功能 |
| 32 | GPIO5 | 通用數字IO，支持中斷觸發的輸入狀態監測功能 |
| 33 | GPIO6 | 通用數字IO，與PWM1復用管腳 |
| 34 | GPIO7 | 通用數字IO，與PWM2復用管腳 |
| 35 | GPIO8 | 通用數字IO，支持中斷觸發的輸入狀態監測功能 |
| 36 | GPIO9 | 通用數字IO，支持中斷觸發的輸入狀態監測功能 |
EM9280_CN2：3.3V信號引腳列表
| PIN# | 信號名稱 | 描述 |
| 15 | GPIO10 | 通用I/O，復用串口COM6_RXD信號 |
| 16 | GPIO11 | 通用I/O，復用串口COM6_TXD信號 |
| 17 | GPIO12 | 通用I/O |
| 18 | GPIO13 | 通用I/O |
| 19 | GPIO14 | 通用I/O |
| 20 | GPIO15 | 通用I/O |
| 21 | GPIO16 | 通用I/O |
| 22 | GPIO17 | 通用I/O |
| 23 | GPIO18 | 通用I/O |
| 24 | GPIO19 | 通用I/O |
| 25 | GPIO20 / PWM3 | 通用I/O，復用PWM3輸出通道 |
| 26 | GPIO21 / PWM4 | 通用I/O，復用PWM4輸出通道 |
| 27 | GPIO22 / I2C_SDA | 通用I/O，復用I2C總線SDA數據信號 |
| 28 | GPIO23 / I2C_SCL | 通用I/O，復用I2C總線SCL時鐘信號 |
| 29 | GPIO24 / IRQ1 | 通用I/O，復用外部中斷源1 |
| 30 | GPIO25 / IRQ2 | 通用I/O，復用外部中斷源2 |
| 31 | GPIO26 / IRQ3 | 通用I/O，復用外部中斷源3 |
| 32 | GPIO27 / IRQ4 | 通用I/O，復用外部中斷源4 |
| 33 | GPIO28 / SPI_MISO | 通用I/O，復用SPI總線MISO信號 |
| 34 | GPIO29 / SPI_MOSI | 通用I/O，復用SPI總線MOSI信號 |
| 35 | GPIO30 / SPI_SCLK | 通用I/O，復用SPI總線SCK時鐘信號 |
| 36 | GPIO31 / SPI_CS0N | 通用I/O，復用SPI總線CS片選使能信號 |

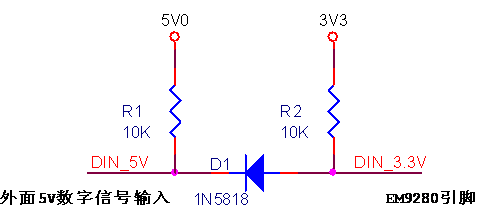

在使用時，外設器件允許的前提下，最好是提供3.3V供電，這樣就能得到3.3V的TTL電平信號。如果需要與5V電平的器件相連，則需要進行電平轉換，以保證系統啟動的安全性。常用的電平轉換器件均是單向通訊，如使用雙電源供電的74LVC4245（與EM9280一端連接的供電使用3.3V供電，與外設器件連接的一端使用5V供電），或單電源供電的LVC245（使用3.3V供電）即可。如果使用的信號比較少，則可以使用分體元件來進行電平轉換，如下圖輸入信號電平轉換的例子：
在上圖中的二極管，需要使用壓降小的二極管，在輸入信號DIN_5V為低電平時，DIV_3.3V信號就能得到更低的電平信號。
關于測試模塊的說明：
由于歷史原因，我們的RS232、RS485等評估測試模塊均是按照5V電平設計的。這些模塊不能與EM9280直接連接使用（電平不兼容），否則可能造成EM9280不能正常啟動。與EM9280相連接的串口驅動模塊，其信號電平均需符合EM9280的信號電平要求，即3.3V的信號電平。
我們將對現有的RS232及RS485模塊進行完善升級，增加對3.3V信號電平的支持。新的RS232或RS485模塊生產并測試通過以后，我們將及時通知。對EM9280的客戶，若之前已購買RS232、RS485評估測試模塊，可與英創公司聯系進行更換，以便評估測試工作的順利進行。
與EM9280屬于同一產品線的其他型號，EM9281 / EM9287 / ES9281，的輸入管腳對5V電平輸入也有同樣的問題，即多個5V電平信號輸入可能導致主板不能正常啟動。客戶在設計應用底板時，需特別注意此問題。
