EM9287 Linux環境的AD數據采集
EM9287是英創公司新近推出的，專門針對網絡通訊、智能終端等應用的工控主板產品。EM9287可選擇預裝Linux-3.9.7操作系統。在Linux-3.9.7中，AD數據采集已采用新的工業IO（簡稱IIO）驅動程序框架，本文主要介紹應用程序如何讀取相關的AD數據。此外，英創公司的另一款主流工控主板產品EM9280也升級到Linux-3.9.7，具有與EM9287完全相同的AD通道，因此本文所介紹的AD數據讀取方法同樣適用于EM9280。
EM9287支持2路單端模擬信號輸入AIN1和AIN2，輸入量程為 0V – 3.6V，信號管腳在CN1的17#和18#管腳。除了支持2路AD外，應用程序還可讀取主板的CPU芯片iMX28的芯片當前溫度，以了解設備的運行情況。以下是測試程序：
#include <STDIO.H>
#include <STDLIB.H>
#include <FCNTL.H>
#include <UNISTD.H>
#include <MATH.H>
char iiotype[16][32] = {
''in_voltage0_raw'',
'in_voltage1_raw',
'in_voltage2_raw',
'in_voltage3_raw',
'in_voltage4_raw',
'in_voltage5_raw',
'in_voltage6_raw',
'in_voltage7_raw',
'in_temp8_raw',
'in_temp9_raw',
'in_voltage10_raw',
'in_voltage11_raw',
'in_voltage12_raw',
'in_voltage13_raw',
'in_voltage14_raw',
'in_voltage15_raw' };
// return = 0: voltage value from AIN1, unit: mV
// < 0: failed
int read_AIN1(float *fvoltage)
{
int value, ret = 0;
char filename[80];
FILE *fp;
char buf[20];
sprintf( filename, '/sys/bus/iio/devices/iio:device0/%s', iiotype[0]);
fp = fopen(filename, 'rt' );
if( fp==NULL )
{
printf('open %s fail!\n', filename);
*fvoltage = 0.0;
ret = -1;
return ret;
}
fread( buf, 1, sizeof(buf), fp );
fclose(fp);
// convert to integer
sscanf( buf, '%d', &value );
*fvoltage = 0.9 * value;
return ret;
}
// return = 0: voltage value from AIN2, unit: mV
// < 0: failed
int read_AIN2(float *fvoltage)
{
int value, ret = 0;
char filename[80];
FILE *fp;
char buf[20];
sprintf( filename, '/sys/bus/iio/devices/iio:device0/%s', iiotype[1]);
fp = fopen(filename, 'rt' );
if( fp==NULL )
{
printf('open %s fail!\n', filename);
*fvoltage = 0.0;
ret = -1;
return ret;
}
fread( buf, 1, sizeof(buf), fp );
fclose(fp);
// convert to integer
sscanf( buf, '%d', &value );
*fvoltage = 0.9 * value;
return ret;
}
// return = 0: temperature value from CPU, unit: K (Kalvin)
// < 0: failed
int read_CPU_temperature(float *ftemp)
{
int v_ch9, v_ch8, ret = 0;
char filename[80];
FILE *fp;
char buf[20];
sprintf( filename, '/sys/bus/iio/devices/iio:device0/%s', iiotype[9]);
fp = fopen(filename, 'rt' );
if( fp==NULL )
{
printf('open %s fail!\n', filename);
*ftemp = 0.0;
ret = -1;
return ret;
}
fread( buf, 1, sizeof(buf), fp );
fclose(fp);
// convert to integer
sscanf( buf, '%d', &v_ch9 );
sprintf( filename, '/sys/bus/iio/devices/iio:device0/%s', iiotype[8]);
fp = fopen(filename, 'rt' );
if( fp==NULL )
{
printf('open %s fail!\n', filename);
*ftemp = 0.0;
ret = -1;
return ret;
}
fread( buf, 1, sizeof(buf), fp );
fclose(fp);
// convert to integer
sscanf( buf, '%d', &v_ch8 );
*ftemp = ((float)(v_ch9 - v_ch8) * 1012) / 4000;
return ret;
}
int main(int argc, char** argv)
{
int ret = 0;
float fvalue;
printf('EM9280/EM9287 IIO AD test v2.0\n');
// read AIN1
ret = read_AIN1(&fvalue);
if(ret < 0)
{
return ret;
}
printf('AIN1 = %.2f mV\n', fvalue);
// read AIN2
ret = read_AIN2(&fvalue);
if(ret < 0)
{
return ret;
}
printf('AIN2 = %.2f mV\n', fvalue);
// read CPU temperature
ret = read_CPU_temperature(&fvalue);
if(ret < 0)
{
return ret;
}
printf('CPU Temperature = %.1f K, (%.1f C degree)\n', fvalue, (fvalue - 273));
return ret;
}

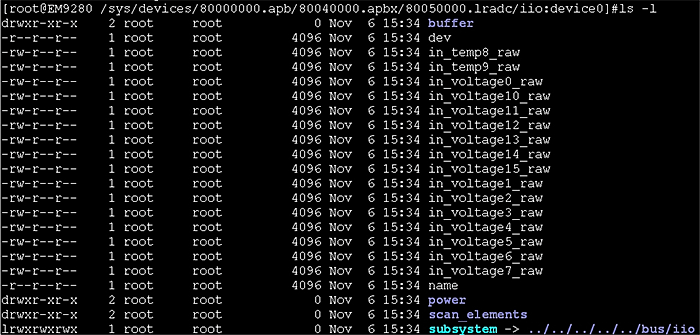

在控制臺（console）窗口，也可通過Linux命令查看IIO驅動的原始通道：
進一步，可用cat命令讀取各個通道AD轉換的原始數據，EM9280、EM9287內部AD分辨率為12-bit，所以原始數據范圍為：0 – 4095。開發人員可通過以下命令來快速了解設備的AD數據狀況。
#cat in_voltage0_raw // 讀取CH0的原始數據
#cat in_voltage1_raw // 讀取CH1的原始數據
#cat in_temp8_raw // 讀取CPU溫度的原始數據
#cat in_temp9_raw // 讀取CPU溫度的原始數據
其他的原始通道涉及EM9287的觸摸屏、內部供電電源等，已不在本文的介紹范圍。
