        標準配置的EM9280工控主板有8路串口，其中COM7、COM8、COM9這3路是EM9280擴展的低速串口，波特率不能超過19200，推薦使用這3路串口作為RS485擴展應用。為了滿足部分應用對存儲器擴展的需求，EM9280通過調整系統硬件及軟件資源，可以支持TF（micro SD）卡。由于TF卡控制信號線占用了COM7、COM8、COM9的系統控制信號線及接口引腳，所以，EM9280支持TF卡后，這3路串口資源將從系統中去掉，既：支持TF卡后，EM9280只有5路串口，COM2、COM3、COM4、COM5、COM6。

        EM9280的TF卡與COM7、COM8、COM9接口引腳對應：

        在EM9280評估底板上（EM9280EVB），已設計了micro SD卡座，標準配置的EM9280系統是8串口模式，其中COM7、COM8、COM9在EM9280評估板上設計為3路RS485，micro SD卡座沒有焊接。當EM9280配置支持TF卡時，才焊接micro SD卡座，并將COM4、COM5、COM6更改設置為3路RS485，同時，這3路串口也可以作為通用串口。需要注意micro SD卡座檢測TF卡插入狀態的開關為常閉，插入TF卡后開關斷開。

        EM9280EVB 的RS485串口對應表：

        串口及TF卡相關電路圖：

EM9280EVB V3.1圖中TF卡座信號連接

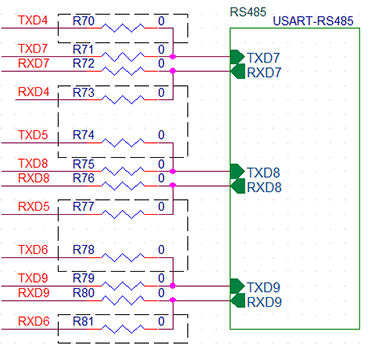

        上圖是EM9280EVB V3.1電路圖中，3路RS485驅動接入信號的跳線電阻，在默認時不焊接。配置為支持TF卡時，需要將虛線框中的電阻焊接上，虛線框外的電阻去掉，就可以把COM4、COM5、COM6更改為3路RS485。

        由于EM9280系統默認為8串口模式，不支持TF卡接口。如果應用中需要TF接口時，只能由英創公司修改相應配置，客戶在購買時聲明一下即可。
