ETA8xx概述

　　ETA8xx系列應用底板是基于英創ESMARC工控主板、可直接投入應用的小尺寸工控應用底板。ETA8xx應用底板分為1級底板與2級底板：

　　●　1級擴展應用底板的基本特點是以常規高速通訊信號接口為主，如以太網絡、USB、顯示接口等。同時將ESMARC工控主板的其它資源、面向工控的常規低速信號引出到專用2級板擴展信號插針上，方便擴展設計2級接口板，如GPIO、串口、CAN等。

　　●　2級擴展應用底板主要是以低速信號接口為主，只能配合1級擴展底板使用。2級應用底板需要從1級擴展應用底板獲取控制、通訊等信號，在2級應用底板中實現RS232、RS485、CAN總線、繼電器驅動、狀態檢測、SPI/I2C通訊等應用。

　　●　根據應用資源需求，可任意組合ESMARC工控主板與1級應用底板、2級應用底。1級應用底板可以與任意ESMARC工控主板配合，并獨立使用。在功能滿足的應用環境中，可以不需要配合2級應用底板使用。

　　●　1級應用底板上的高速信號對PCB走線要求相對較高，所以建議客戶根據需求，直接選用英創公司的ETA8xx系列應用底板。由于2級應用底板都是以低速信號為主，且應用方式非常豐富，又由于1級應用底板有雙向可引出低速信號的插針，因此客戶可以自己特殊的應用要求，設計2級擴展應用底板。這樣可以大大簡化系統電路的設計難度，以提高產品開發效率。

　　ETA8xx應用底板型號

　　ETA8xx工控應用底板尺寸參數

　　ETA8xx應用底板其外形尺寸均為105mm×105mm，1級板與2級板疊層后，高度為40mm，在1U機箱之內，可被大多數的客戶機箱直接采用。

ETA8xx應用底板外型尺寸

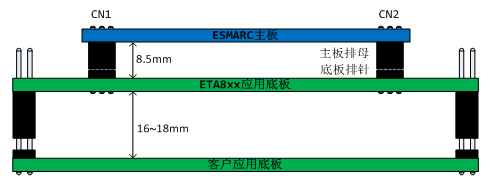

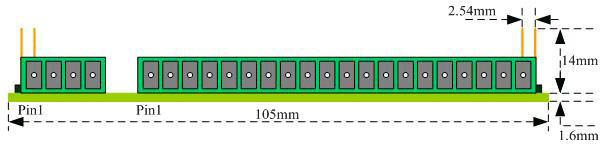

ETA8xx應用底板縱向尺寸

　　ESMARC工控主板的尺寸與信號接口高底統一，使得ETA8xx系列應用底板可以與任意ESMARC工控主板配合適用，從而在成本控制與資源分配上顯得更加靈活。

ETA8xx 1級應用底板型號及描述

　　ETA810 1級應用底板

　　ETA810主要特色是利用ESMARC工控主板的ISA總線，擴展4路網絡接口和8路標準串口，使系統最多能達到6個獨立以太網接口和13路標準串口的應用底板。

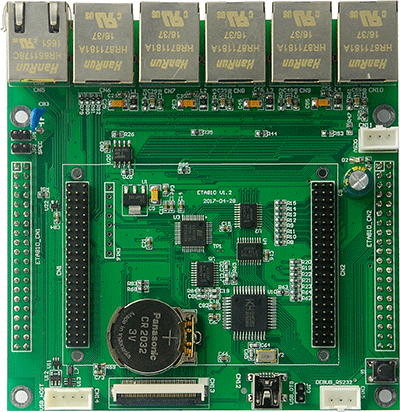

ETA810接口圖

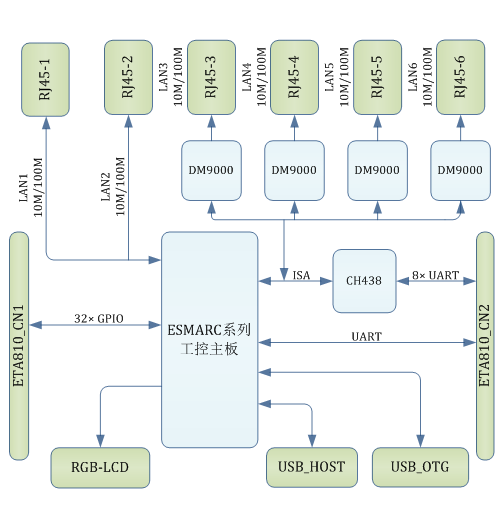

ETA810結構框圖

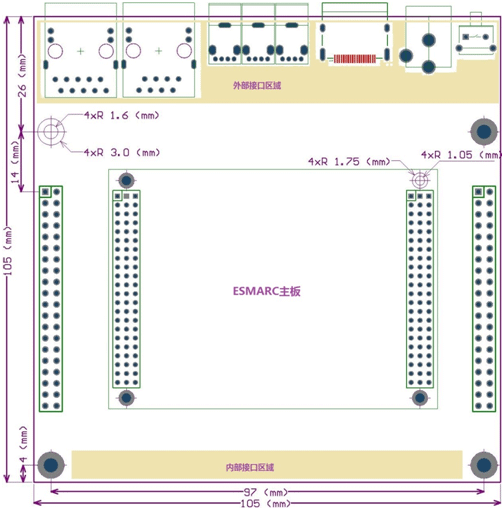

ETA810端口布局圖及尺寸（單位：mm）

　　ETA810的主要接口資源如下：

　　●　6 x 10M/100M自適應網絡

　　●　1 x 2.0全速USB-HOST接口

　　●　1 x USB_OTG接口

　　●　1 x RS232接口

　　●　12 x TTL串口資源

　　●　1 x SD卡座

　　●　RGB顯示接口

　　說明：

　　a)需要達到6路網絡，需要使用到ISA總線，即只能使用ESM335x、ESM6802這2款系統來實現。

　　b)使用1000Mbps網絡接口時，ETA810就只能支持5路以太網接口，即一路1000Mbps網絡接口和4路擴展10Mbps/100Mbps網絡接口，如果只使用10Mbps/100Mbps網絡接口時，可以同時支持6路以太網接口。

　　c)現僅有ESM6802G可支持1000Mbps網絡接口。

　　ETA820 1級應用底板

　　ETA820是面向嵌入式常規通訊應用系統的1級擴展應用底板。主要以網絡接口、USB接口、顯示接口、SD卡等高速信號資源為主，可以支持miniPCI-e型式的3G/4G通訊模塊。

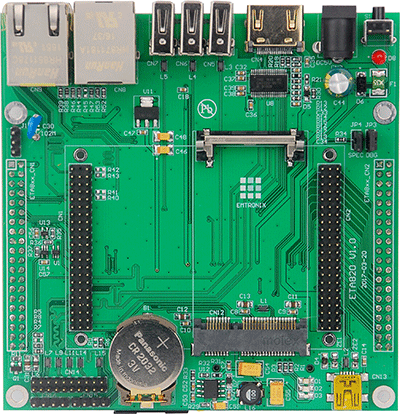

ETA820接口圖

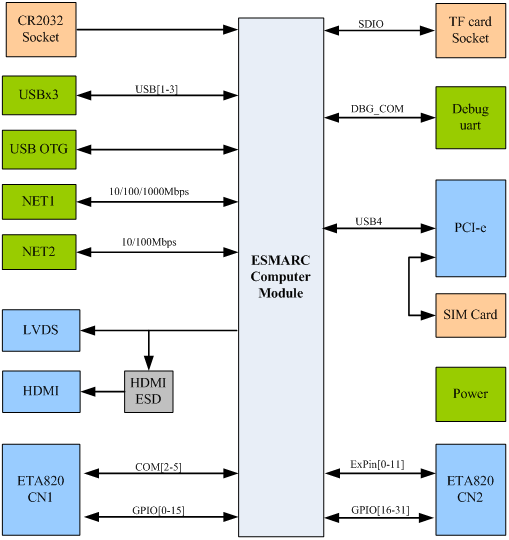

ETA820結構框圖

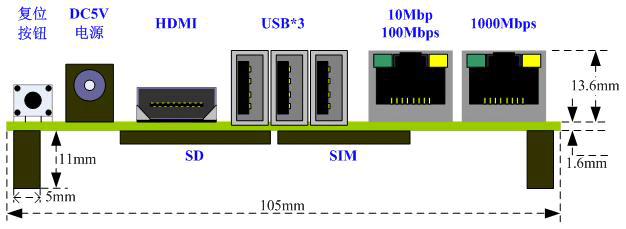

ETA820端口布局圖及尺寸（單位：mm）

　　ETA820應用底板上接口資源如下：

　　●　1 x 1000Mbps網絡接口，兼容10Mbps/100Mbps網絡

　　●　1 x 10Mbps/100Mbps自適應網絡

　　●　3 x USB主口

　　●　1 x USB-OTG

　　●　1 x miniPCI-e接口

　　●　LVDS顯示接口

　　●　HDMI顯示接口

　　●　1 x SD卡座

　　●　RTC后備電池座，支持CR2032電池

　　說明：

　　a)使用1000Mbps網絡接口時，ETA820就只能支持這一個以太網接口，如果只使用10Mbps/100Mbps網絡接口時，可以同時支持2路以太網接口。

　　b)LVDS與HDMI使用的是獨立的信號接口，可以同時使用這兩個顯示接口實現雙顯示。

　　c)現僅有ESM6802可以支持雙顯示接口，ESM6802G可支持1000Mbps網絡接口。

ETA8xx 2級應用底板型號及描述

　　ETA806 2級應用底板

　　ETA806是ETA8xx系列應用底板2級應用底板，主要以空觸點開關輸出/輸入、RS485/RS422、CAN、RS232、矩陣鍵盤、電源系統為主，通過ETA806，能夠給整個ETA8xx應用系統提供電源。

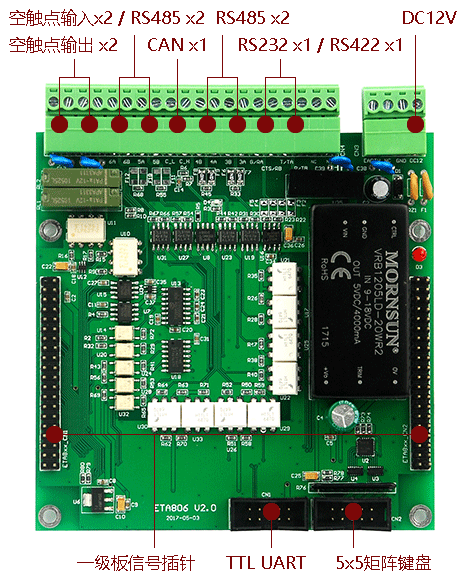

ETA806接口圖

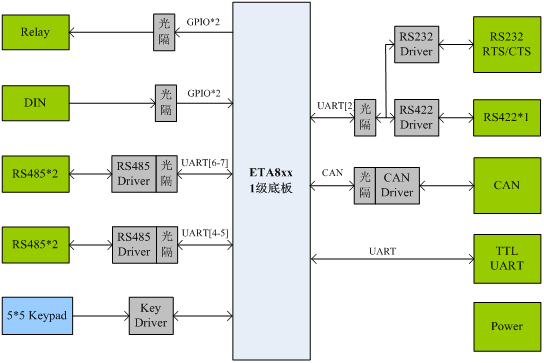

ETA806結構框圖

ETA806端口布局圖及尺寸（單位：mm）

　　ETA806詳細資源如下：

　　●　2 x 繼電器空觸點輸出

　　●　2 x 空觸點輸入

　　●　4 x RS485總線

　　●　1 x RS422總線

　　●　1 x RS232

　　●　1 x CAN總線

　　●　1 x TTL、3線制串口

　　●　5x5矩陣鍵盤接口

　　●　隔離/非隔離電源系統

　　說明：

　　a)RS232總線是帶RTS/CTS流控信號，可以與部份有流控要求的設備進行連接。

　　b)為了適應成本與EMI的控制，電源可選用隔離電源與非隔離電源：隔離電源的EMI特性較好，成本高；非隔離電源EMI特點差一些，成本低。如果經現場驗證，非隔離電源可以保證系統的可靠運行，才建議使用非隔離電源。

　　c)為了盡可能適應不同的應用需求，所以在設計接口資源時，對部份連接端進行了功能復用。需要注意的是，在任意情況下，相復用的功能只能二選一，由硬件特性所決定的。主要的端口復用資源如下：

　　●　2路空觸點輸入----2路RS485總線

　　●　1路RS232----1路RS422總線

　　根據應用需求，ETA806可配置實現以下常規功能選擇：
