英創Linux工控主板支持3G網卡
英創公司提供的眾多無線通訊方案（包括基于GPRS網絡的TCP/UDP通訊、SMS、基于GPRS的支持?jǐn)帱c(diǎn)繼傳的FTP文件傳輸?shù)龋┍晃覀兊暮芏嗫蛻舫晒Φ倪\(yùn)用到了自己的項目中。隨著3G(3rd-generation，第三代移動通訊技術)運用的普及，英創公司的工控主板同樣對3G無線通訊做了完備的支持。本文就以目前很常用的華為3G網卡770W和E261為例，介紹英創嵌入式Linux工控主板EM335x登錄中國聯通WCDMA網絡的具體方法。
華為770W和E261網卡通過USB接口和主板連接，英創公司主板的Linux內核中已經添加了3G模塊的驅動（USB轉串口的驅動）和ppp協議的支持。內核中的3G模塊的驅動是以模塊（usbserial.ko）的形式提供，usbserial.ko是一個通用的驅動，已經集成了一部分常用網卡的驅動，比如華為770W的網卡驅動。還有一部分網卡，內核模塊中并沒有集成它的驅動，需要借助輔助工具來進行驅動加載，比如華為E261。在內核中已經集成驅動的網卡只需要加載驅動模塊，然后撥號，即可連接上網，撥號使用的文件在/etc/ppp/peers/目錄下，英創公司已經編寫好了GPRS網絡,WCDMA網絡,CDMA網絡的撥號文件，GPRS撥號在英創的GPRS模塊中已經被很多客戶使用，使用3G網絡時客戶只需要選用對應的撥號文件即可，本文使用的是聯通WCDMA網絡，所以使用/etc/ppp/peers/目錄下的wcdma-connect-script文件。若客戶有其他特殊的要求，可以根據英創公司提供的這三個撥號文件進行修改，滿足自己的需要。
華為770W網卡使用步驟如下：
1、上電啟動英創公司的Linux主板，插入3G網卡。在沒有加載驅動的時候，會被識別成CDROM或者USB移動存儲設備。
2、加載驅動模塊：
insmod /lib/modules/3.12.0/usbserial.ko vendor=0x12d1 product=0x1404
vendor和product是網卡工作在Modem模式時的ID。這里輸入的是華為770W網卡的ID，vendor=0x12d1代表華為公司，product=0x1404代表產品。加載成功后，終端會打印出轉換信息，網卡變轉化為Modem模式，在/dev下顯示節點ttyUSB0、ttyUSB1、ttyUSB2、ttyUSB3、ttyUSB4。
3、撥號：
pppd call wcdma-connect-script

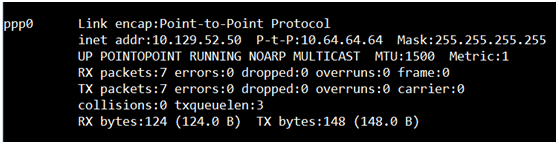

使用WCDMA網絡的撥號文件wcdma-connect-script進行撥號，完成以后，可以使用ifconfig命令查詢，如果成功聯網，會有ppp0的網絡信息。如圖所示：
但是還有一部分比較新的網卡的驅動沒有集成在usbserial.ko中，這是只是加載了usbserial.ko模塊還不能夠識別這個網卡，需要使用另一款輔助工具：usb_modeswitch，英創公司已經將這個工具移植到嵌入式環境中，華為E261網卡的使用就需要使用到usb_modeswitch，因?yàn)閡sberial.ko中并沒有它的驅動，使用步驟如下：
1、上電啟動英創公司的Linux主板，插入3G網卡。在沒有加載驅動的時候，同樣會被識別成CDROM或者USB移動存儲設備。
2、加載驅動模塊：
insmod /lib/modules/3.12.0/usbserial.ko vendor=0x12d1 product=0x1436
這里輸入的是華為E261網卡的ID，同樣vendor=0x12d1代表華為公司，product=0x1436代表產品。加載驅動后，系統并沒有識別出網卡。
3、使用usb_modeswitch工具：
在nandflash中創建一個3g目錄，將英創公司移植的usb_modeswitch工具和配置文件12d1_1446復制到3g目錄下，執行命令：
cd /mnt/nandflash/3g
./usb_modeswitch -c 12d1_1446
12d1_1446是usb_modeswitch的配置文件，編輯如下：
# Huawei, newer modems
DefaultVendor=0x12d1
DefaultProduct= 0x1446
TargetVendor=0x12d1
TargetProductList='1001,1406,140b,140c,1412,141b,1432,1433,1436,14ac,1506,150c,1511'
MessageContent='55534243123456780000000000000011062000000101000100000000000000'
配置文件中DefaultVendor和DefaultProduc是沒有加載驅動前，系統將網卡識別成CDROM或者USB移動存儲設備時顯示的ID，0x12d1是指華為公司，0x1446指的是USB移動存儲設備，因?yàn)闆](méi)有加載驅動時，系統將網卡識別為移動存儲設備，所以DefaultProduc寫上移動存儲設備的ID。TargetVendor和TargetProductList是上網卡工作在Modem模式時的ID，同樣0x12d1是指華為公司，0x1446指的是E261這款網卡。若客戶需要使用不同公司，不同型號的3G網卡，需要將這個配置文件中的內容修改為對應3G網卡的配置。
通過使用usb_modeswitch工具，系統成功的將網卡轉換為Modem模式，查看/dev目錄下，會顯示節點ttyUSB0、ttyUSB1、ttyUSB2、ttyUSB3、ttyUSB4。
4、撥號：
執行命令：pppd call wcdma-connect-script
使用WCDMA網絡的撥號文件wcdma-connect-script進行撥號，完成以后，可以使用ifconfig命令查詢，如果成功聯網，會有ppp0的網絡信息。如圖所示：
至此，華為770W和E261網卡通過EM335x已經成功登錄聯通3G網絡，可以通過ping外網網址來測試是否正確連接網絡。
