EM9170嵌入式主板8串口方案
異步串行通訊口（UART）是在工業自動化中應用最為廣泛的通訊接口之一，其接口形式包括RS232C、RS485、RS422。作為以網絡通訊為特色的嵌入式主板，常常會面臨支持多串口的應用。EM9170板上均自帶4個串口，為了滿足客戶方便客戶能高效、低成本的實現多串口的擴展，利用精簡ISA總線接口的4串口擴展單元ETA503，可作為客戶實際擴展的參考，從而組成EM9170嵌入式主板的8串口應用方案。
系統構成

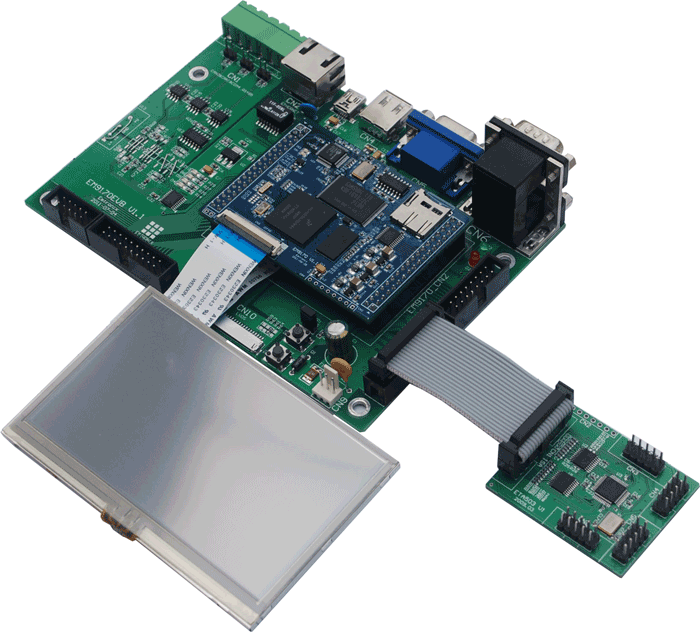

圖1 由EM9170嵌入式主板與ETA503構成的8串口系統
ETA503是一款基于英創工控主板的四串口擴展模塊，通過一片16C554和一片邏輯控制器擴展出四個串口供用戶使用。ETA503的硬件設計使得用戶既能快速方便地進行評估，又能很好地將其融入自己的產品設計中。用戶可通過以下步驟來快速實現8串口應用方案。
原型評估
從英創公司購買一套4串口擴展單元ETA503以及英創的嵌入式主板EM9170，通過ISA總線接口相連接起來，可進行快速的功能評估。ETA503的驅動程序已經固化在EM9170內核中，該驅動程序和標準串口設備完全一致，因此用戶在使用擴展串口的方式和EM9170板上串口完全保持不變。在此基礎上，客戶可利用英創公司提供的基本串口通訊應用程序源代碼，快速評估多串口擴展單元的基本性能是否滿足其具體的應用需求。

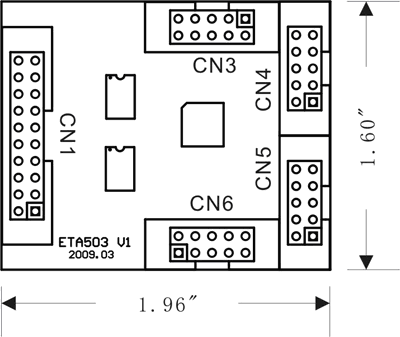

ETA503的外觀示意圖如下：
（標注尺寸：inch（1 inch = 1000mil = 25.4mm））
ETA503包括5個插座，其中CN1為精簡ISA總線接口，其信號定義如下：
信號名稱及簡要描述 | 精簡ISA | 信號名稱及簡要描述 | |
PIN# | PIN# | ||
RESET#，復位輸出，低有效 | 1 | 2 | SA0，地址總線 |
SD0，數據總線，LSB | 3 | 4 | SA1，地址總線 |
SD1，數據總線 | 5 | 6 | SA2，地址總線 |
SD2，數據總線 | 7 | 8 | SA3，地址總線 |
SD3，數據總線 | 9 | 10 | SA4，地址總線 |
SD4，數據總線 | 11 | 12 | WE#，寫信號控制線，低有效 |
SD5，數據總線 | 13 | 14 | RD#，讀信號控制線，低有效 |
SD6，數據總線 | 15 | 16 | CS1#，I/O片選線，低有效 |
SD7，數據總線，MSB | 17 | 18 | VCC，電源輸出 |
IRQ，中斷請求，上升沿有效 | 19 | 20 | GND，公共地 |
CN3-CN6是四個擴展出的9線制串口，LVTTL(3.3V)電平，分別對應COM6 - COM9，具有相同的信號定義如下：
信號名稱及簡要描述 | CN3-CN6 | 信號名稱及簡要描述 | |
PIN# | PIN# | ||
DCD# | 1 | 2 | DSR# |
RXD | 3 | 4 | RTS# |
TXD | 5 | 6 | CTS# |
DTR# | 7 | 8 | RI# |
GND | 9 | 10 | VCC（+5V） |
設計應用產品
實際應用時，ETA503可以作為一個“器件”直接背插在用戶的應用底板上，以獲得最佳的數據傳輸性能。如果需要修改各個串口的驅動形式，如RS232C、RS485、RS422等，用戶可以參考相應開發評估底板的電路原理圖和PCB圖。
應用程序開發
在EM9170的缺省配置中已經包含了ETA503的驅動，只是沒有激活，因此在需要使用該多串口方案時，可調用操作系統內部固化的一個小程序“ETA503Set.exe”來激活ETA503，該程序只需運行一次，系統將自動保留該設置。
在應用環境中對擴展串口的編程方法與標準的串口應用程序完全一樣，只是需要注意打開擴展串口的設備名稱的序號，對于擴展串口ETA503所接出的4串口分別對應COM6-COM9。
