RS232/RS485/RS422/DI可配置的工控機方案
ETA8xx應用底板是基于ESMARC系列工控主板所設計的應用底板，可以組合構成多種類型的應用系統。對于使用量不大或設計時間有限的應用需要，直接選擇ETA8xx應用底板來構建硬件環境，是很不錯的一種方式，可以極大地降低開發周期與成本。ETA820與ETA806是屬于ETA8xx應用底板系列。
ETA820是ETA8xx系列應用底板1級應用底板，以高速信號接口為主，如網絡、USB、顯示接口等。
圖1 ETA820應用底板接口
ETA820的主要接口資源如下：
● 1路1000Mbps網絡接口，可兼容10Mbps/100Mbps網絡
● 1路10Mbps/100Mbps網絡接口
● 3路USB 2.0接口
● 1路USB-OTG接口
● 1路HDMI接口
● 1路LVDS顯示接口
● 1路mini PCI-e插座，使用USB接口
● 1個標準SD卡座
● DC5V電源接口
ETA806是ETA8xx系列應用底板2級應用底板，主要串口通訊總線、I/O控制資源為主，并支持給整個系統提供電源。ETA806的端口信號均使用3.81mm間距板連接件。
圖2 ETA806應用底板接口
ETA806應用底板的資源如下：
● 2路繼電器空觸點輸出
● 2路空觸點輸入
● 4路RS485總線
● 1路RS422總線
● 1路RS232
● 1路CAN總線
● 1路TTL、3線制串口
● 5x5矩陣鍵盤接口
● 隔離/非隔離電源系統
ETA820與ETA806組合后，可以實現常用的工業應用通訊接口，如以太網通訊、3G/4G通訊、RS485、RS232、繼電器輸出，狀態檢測，顯示器連接，以及鍵盤接口，還可以使用ETA806上預留的TTL串口連接RFID讀卡器等應用。

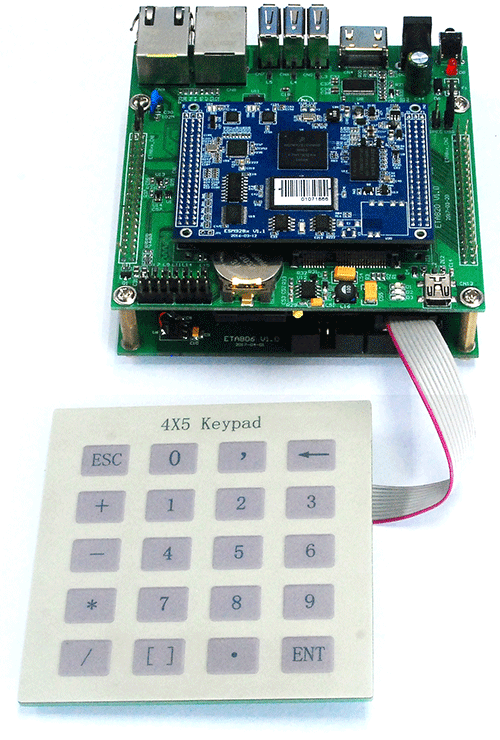

圖3 ESM6802+ETA820+ETA806組合
這兩張應用底板組裝后，應用底板總的厚度為40mm，可以在1U機箱內安裝。
圖4 ETA820+ETA806端面圖
ETA820可以配合不同型號的ESMARC工控主板，以滿足不同性能與成本控制相關的需求。使用不同的ESMARC工控主板，部份資源也有一點點差異。
下表可以清楚地表示出這些差異：
| 主板型號 | ESM9287 | ESM335x | ESM6800 | ESM6802 | ESM6802G |
| 操作系統 | WinCE6.0 / Linux | WEC7 / Linux | Linux | WEC7 / Linux | WEC7 / Linux |
| 1路千兆網 | √ | ||||
| 2路百兆網 | √ | √ | √ | √ | |
| HDMI顯示 | √ | √ | |||
| LVDS顯示 | √ | √ | √ | ||
| Mini PCI-e插座 | √ | √ | √ | √ | √ |
| SD卡座 | √ | √ | √ | √ | √ |
ETA806部份端口復用了2種功能，可以通過硬件配置實現以下常規資源選擇：
| 配置1 | 配置2 | 配置3 | 配置4 | 配置5 |
| 2路繼電器空觸點輸出 | 2路繼電器空觸點輸出 | 2路繼電器空觸點輸出 | 2路繼電器空觸點輸出 | 2路繼電器空觸點輸出 |
| 2路空觸點輸入 | 4路RS485總線 | 2路空觸點輸入 | 4路RS485總線 | 2路RS422 |
| 2路RS485總線 | 2路RS485總線 | |||
| 1路RS232 | 1路RS232 | 1路RS422 | 1路RS422 | |
| 1路CAN總線 | 1路CAN總線 | 1路CAN總線 | 1路CAN總線 | 1路CAN總線 |
| 1路3線制串口 | 1路3線制串口 | 1路3線制串口 | 1路3線制串口 | 1路3線制串口 |
| 矩陣鍵盤接口 | 矩陣鍵盤接口 | 矩陣鍵盤接口 | 矩陣鍵盤接口 | 矩陣鍵盤接口 |
注：
1、ESM6802/ESM6802G可以實現HDMI、LVDS同時輸出顯示信號，且可以顯示不同的內容，即可以實現獨立的雙顯示接口。
2、通過mini PCI-e接口連接3G/4G模塊時，需要將SIM卡插入ETA820的SIM卡插座，SIM卡插座處于PCB板背面。
3、ETA806的復用功能只能通過硬件進行配置。
4、需從ETA806的電源端供電，DC12V、最小功率保證24W。
