　　ESMARC系列工控主板是英創公司的主流產品，其主要產品型號均支持2路獨立的以太網接口，采用標準RJ45接口方式。在工控領域，已有越來越多的SFP光纖接口的應用。本文將介紹一種高效低成本的RJ45電接口轉SFP光接口的方案，以及針對ESMARC主板的具體實現，以滿足客戶對光纖接口的需求。

　　英創公司的SBC850應用底板就是一款包含RJ45轉SFP接口的應用底板。ESMARC工控主板可以配合SBC850，簡單方便地實現光纖連接，客戶可以直接利用SBC850應用底板用于產品開發。SBC850光纖接口的基本特點如下：

　　●　支持1000Mbps光纖網接口，它不與100Mbps光纖網絡兼容，也不會實現光纖端口速率自動協商

　　●　采用SFP光纖驅動模塊，其參數為采用1.25Gbps/1310nm

　　●　不需要額外的應用軟件及硬件設置，可以直接使用

　　●　SFP光纖連接器使用LC型連接器

　　●　根據SFP模塊上的TX/RX標識符，連接SFP模塊的兩條光纖線應該交叉連接，即：SBC850端的SFP-TX連接到對方的SFP-RX；SBC850端的SFP-RX連接到對方SFP-TX

　　●　適用于英創公司所有具備雙網口的工控主板，并使用網絡2接口作為光纖信號端口

　　SBC850應用底板上光纖接口驅動電路如下：

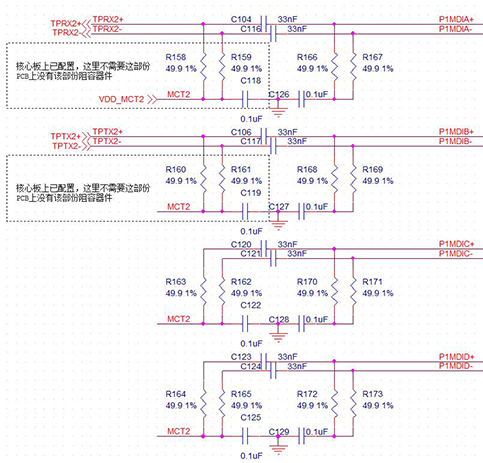

以太網信號耦合部分

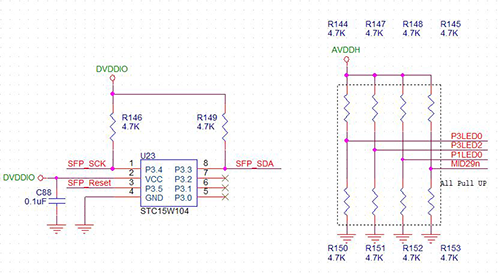

光纖驅動芯片配置微控器及配置電阻網絡

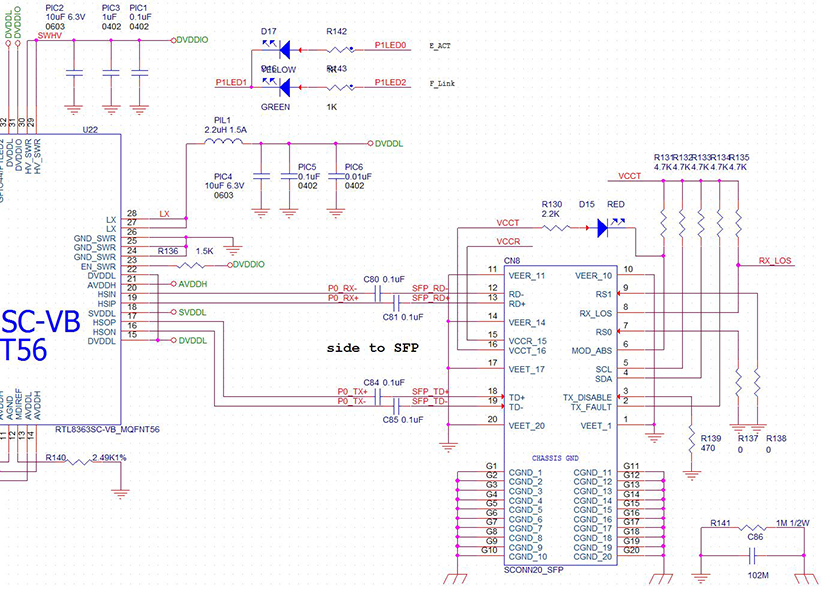

SFP模塊接口電路部分

　　在SBC850應用底板上，利用第二路以太網接口作為光纖信號端口，因此基于SBC850應用底板的應用中，只能采用具有雙以太網接口的ESMARC工控主板。支持光纖接口的ESMARC工控主板型號如下：

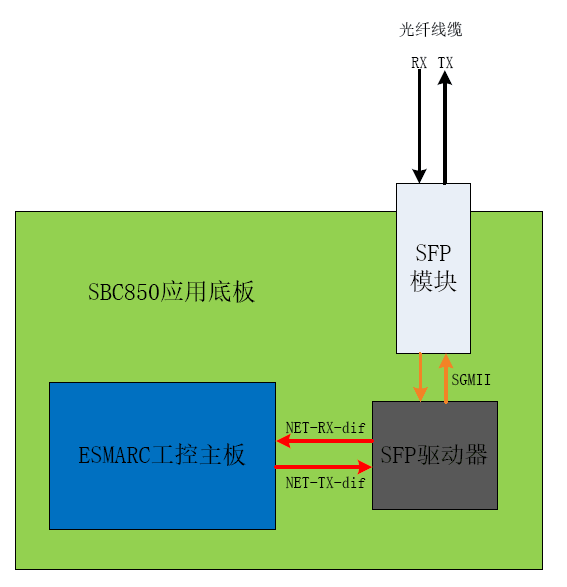

　　SBC850應用底板光纖連接示意圖：

　　SBC850應用底板典型應用示意圖：

　　如果客戶參考SBC850光纖接口驅動電路，設計自有的應用底板，可以使用ESMARC工控主板的第一路以太網接口，也可以使用第二路以太網接口。在應用底板上，以太網信號使用直接電容耦合方式與光纖驅動芯片連接起來。

　　在設計光纖接口電路時，需要注意幾點：

　　1、英創公司的所有ESMARC工控主板的以太網接口，均為電壓耦合方式。

　　2、ESMARC工控主板的RX信號要連接光纖驅動芯片電口TX信號；ESMARC工控主板的TX信號要連接光纖驅動芯片電口RX信號。

　　3、PCB布線時，以太網信號以及光纖信號，均要嚴格按照差分走線要求進行布線，如果有條件時，每一對信號線的阻抗設計為100歐。

　　4、光纖信號與SFP連接座子之間的電容，盡可能靠近SFP座子。

　　5、由于光纖驅動器的配置代碼需要額外的有償授權，因此在用量不大的情況下，建議直接購買套片，即：專用微控器配置芯片+光纖驅動器芯片。這樣即可以省去自己開發調試的過程，簡單快捷地將自己的產品推出，又可以省去一大筆授權費用。小批量套片也可以直接向英創公司購買，再參考SBC850圖紙資料，開發自已的專用應用底板。
