SBC880 -- 接口可配置的工控整機
SBC880是英創公司開發設計的一款完整的工控機產品，它繼承了SBC840與SBC850工控機應用底板模塊化的特點，可通過配置不同的DM5028接口驅動模塊，實現不同的應用。同時SBC880把DM5028接口驅動模塊的連接端擴展到28位，不僅完全兼容已有的DM5028接口驅動模塊，還為未來可能的應用需求留下足夠擴展空間。在SBC880框架下，不同工控整機的開發就轉換為開發專用的擴展模塊，可以節省大量的開發時間，降低開發風險。SBC880可以完全替換SBC840與SBC850單板工控機。
SBC880工控整機主要由SBC880應用底板(SBC880-R2，SBC880-RS)，和訂制的專用鋁制機殼(SBC880-ME)構成，可符合大多數工業應用場所的需求。SBC880工控機整機的機殼尺寸為205mm*155mm*35mm，并帶有安裝用的金屬耳朵，總長度達到235mm?？蛻粼谶x型時，可以直接選購SBC880整機產品。
SBC880工控機整機外觀展示如下：

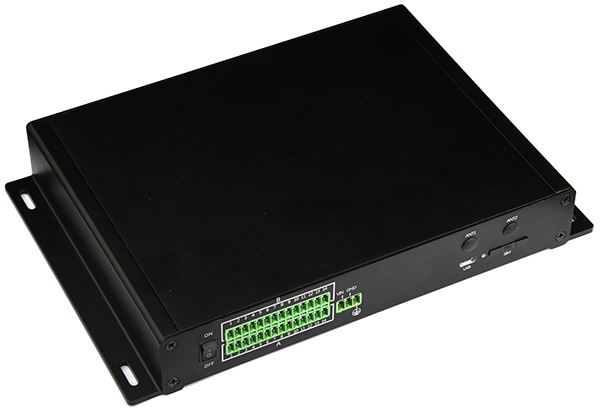

SBC880工控機側視圖1
SBC880工控機側視圖2

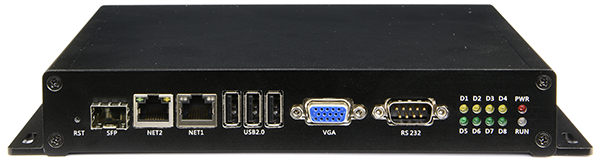

SBC880工控機前面板
SBC880工控機后面板

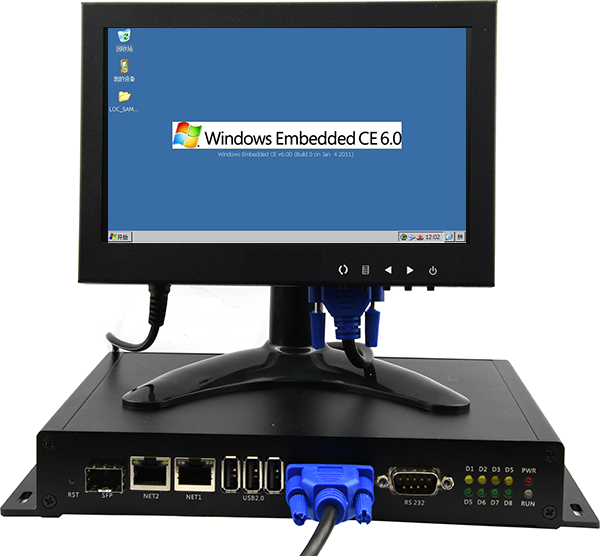

SBC880連接7吋VGA顯示器
SBC880工控機的主要資源接口如下所示：
● 1路1000Mbps網絡接口，兼容100Mbps/10Mbps網絡，需ESMARC工控主板對1000Mbps網絡的支持
● 1路100Mbps網絡接口，與SFP接口占用系統網絡2資源
● 1路SFP模塊接口，支持1000Mbps光纖網絡，與100Mbps網絡接口占用系統網絡2資源
● 3×USB主口
● 1×USB-OTG
● 1路3線制RS232接口
● mini PCI-e接口插座，支持基于USB的4G / WiFi模塊
● 標準VGA顯示接口
● 28位DM5028接口驅動模塊專用連接端
● 10顆LED指示燈，其中有9顆用戶可定義LED指示燈
● DC9~24V電源輸入，配有專用電源開關
SBC880端口分布示意圖：

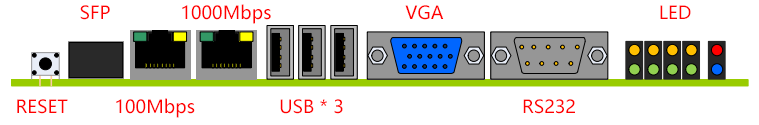

SBC880前端面示意圖

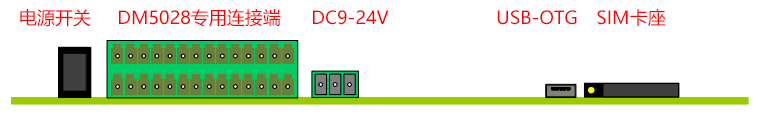

SBC880后端面示意圖

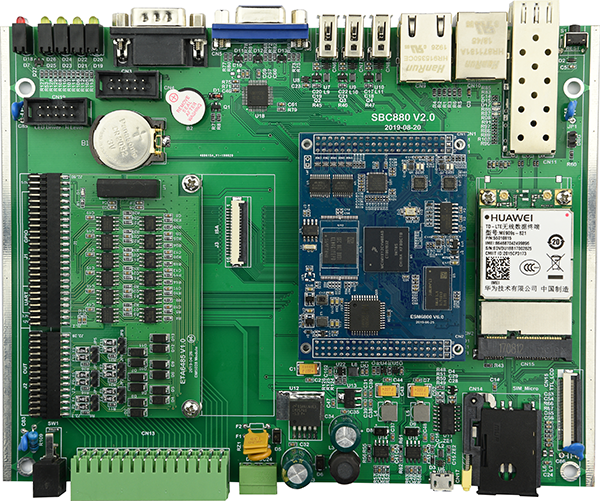

SBC880工控機內部電路展示
同時，SBC880單板工控機也可以不使用訂制的專用機殼，單獨應用于客戶的產品開發中。
SBC880單板工控機
SBC880單板工控機的顯示接口：
SBC880單板工控機提供LCD顯示接口與LED指示燈。
LCD顯示接口支持2種連接方式：VGA顯示接口、RGB_TTL數字顯示接口。在任何應用中，都可以使用VGA顯示接口連接顯示器。在沒有使用SBC880訂制的專用機殼時，可以使用RGB_TTL數據顯示接口。另外SBC880還預留了一路3線制RS232接口，可以連接串口顯示屏。
SBC880單板工控機向用戶提供了10顆LED指示燈，分為上、下2排分布。其中9顆為用戶可自定義功能的LED指示燈，用于用戶軟件運行狀態相關功能的指示：
● 1顆電源指示燈，為紅色LED燈；
● 1顆可定義系統運行狀態指示燈，在SBC880單板工控機上可直接使用GPIO15控制，也可以在DM5028接口驅動模塊上引出其它信號進行控制。為藍色LED燈；
● 8顆用戶自定義LED指示燈，由DM5028接口驅動模塊上引出控制信號。其中上排為4顆黃色LED燈，下排為4顆綠色LED燈。
一臺完整的SBC880工控機整機，需要由這些基本模塊構成：SBC880底板、ESMARC工控主板、DM5028接口驅動模塊、通訊模塊（3G/4G/WiFI）、光纖模塊。根據實際需求，選用合適的模塊組裝成一套工控機系統。例如：一套工控機的需求是：低成本 + 4G全網通 + 8路低速模擬采集 + SFP光纖接口，則可以選用的配置為：SBC880-RS + ESM6800 + ME909S-821 + ETA105，再配一個SFP光纖模塊，即構成一臺滿足需求的工控機整機。
可支持的主板（ESMARC規格：74mm×54mm）
| 主板型號 | 簡要介紹 |
| ESM7000系列 | 1GHz Cortex-A7雙核CPU i.MX7D，預裝WEC7 / Linux-4.9.11，支持千兆網+百兆網，高速ISA總線接口，低功耗 |
| ESM6800系列 | 528MHz Cortex-A7 CPU i.MX6UL，雙網口、雙CAN、12路UART串口，Linux-4.1.15操作系統，支持快速啟動，以低功耗、低成本為特色 |
| ESM335x | 600MHz / 1GHz Cortex-A8 CPU AM3352 / AM3354，預裝WEC7 / Linux-4.1.6，雙百兆網 |
| ESM6802 | 800MHz / 1GHz Cortex-A9雙核CPU i.MX6DL，預裝WEC7 / Linux-4.1.15，千兆、百兆雙網口 |
已測試過的SFP模塊
| 型號 | 簡要介紹 |
華為（HUAWEI） SFP-GE-LX-SM1310 | 華為（HUAWEI）SFP-GE-LX-SM1310 企業級交換機千兆單模光模塊光纖模塊 |
EB-LINK SFP-GE-LX-SM1310-A | EB-LINK 兼容華三H3C SFP-GE-LX-SM1310-A千兆單模10KM光模塊 |
萬兆通光電 SFP-GE-LX-SM1310-A | 萬兆通光電 千兆SFP光模塊單模光纖模塊兼容華為華三SFP-GE-LX-SM1310-A 不帶DDM功能 |
飛耐特 SFP-GE-LX-SM1310-A | SFP光模塊,千兆單模 雙纖 1.25G,交換機光模塊 LC接口 帶DDM 兼容H3C SFP-GE-LX-SM1310-A 傳40KM公里 Tx1310nm |
可支持的無線通訊模塊（mini PCIe模塊）
| 模塊型號 | 簡要介紹 |
| 華為ME909S-821 | 全網通4G模塊 |
| 中興ME3630 | 全網通4G模塊 |
| 華為MU709s | 聯通WCDMA 3G模塊 |
| 中興MC2716 | 電信CDMA2000 3G模塊 |
| 移遠M26 | 移動、聯通GPRS模塊 |
可支持的工控I/O模塊（DM5028規格：80mm×50mm）
| 模塊型號 | 簡要介紹 |
| ETA104 | 全隔離多功能數采模塊，AD: 單端8通道/差分4通道/±2.5V/14-bit；RS232×3；RS485×2；IO×4 |
| ETA105 | 全隔離多功能數采模塊，AD: 單端8通道/0-4V/12-bit；RS232×1；RS485×1 |
| ETA416 | I2C接口擴展模塊，4路光電隔離數字輸入DI，2路繼電器觸點輸出，16路GPIO（3.3V電平） |
| ETA702 | 全隔離通訊驅動模塊，2路CAN + 2路RS485 + 1路RS232驅動模塊 |
| ETA4232 | 全隔離4路RS232驅動模塊 |
| ETA6485 | 全隔離6路RS485驅動模塊 |
