EM9000工控主板支持直接連接LVDS接口的彩色顯示屏
大尺寸高分辨率的彩色液晶顯示屏在工業領域得到了越來越多的應用，而這類顯示屏，為了保證接口信號的質量，通常采用LVDS接口標準。為了滿足客戶這方面的應用需求，英創公司對其主流的工控主板產品EM9000進行了升級，升級后的版本為V10（以下簡稱EM9000 V10）。EM9000 V10在原有的TTL數字信號的LCD接口CN4的背面，增加了標準的LVDS接口CN3，并專門配置了與相應LCD屏直接連接的帶線（產品型號ETA940）。EM9000 V10已通過公司的產品測試，可正是接受訂貨。

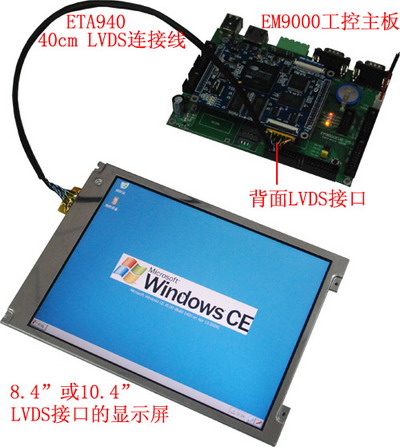

下圖為EM9000 V10與帶LVDS接口的彩色LCD屏的連接示意圖。

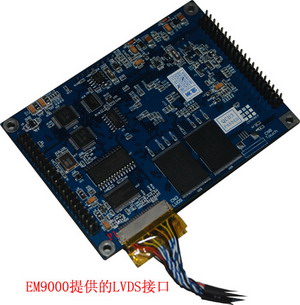

其中EM9000 V10的連接細節如下圖所示：

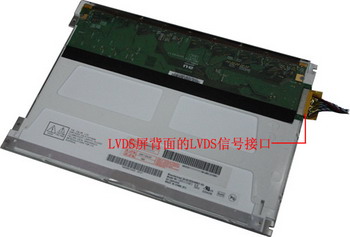

而LCD方的連接則為：
ETA940帶線的信號線序時按照直接支持的友達公司的8.4”和10.4” LCD屏來設置的。LCD屏的型號分別為G084SN03和G104SN03。
帶LVDS接口的EM9000產品的訂貨號為EM9000D，該產品型號同時還包括了CAN接口，零售價為￥1120元（本價格不包括與相應LCD屏直接連接的帶線ETA940，ETA940零售價格￥50/條）。
