        英創公司針對手持式、電池供電等設備的應用，將在近期推出小尺寸、低功耗、高性能的嵌入式核心板EM9283，如圖1、2。

        EM9283主要技術特點有：

        1、 采用主頻454MHz的Freescale iMX283作為核心芯片，配以128MB系統內存。

        2、 獨立LCD接口，可支持彩色TFT液晶或單色點陣液晶，支持4/5線電阻觸摸屏。

        3、 5路標準高速異步串口（UART），以支持手持設備的常用串口外設。

        4、 超過40位GPIO，支持中斷驅動的輸入狀態監測。

        5、 常規接口：USB-OTG、SPI、I2C、PWM、ADC、SD-Card、矩陣鍵盤，支持GPRS/3G等無線通訊模塊。

        6、 預裝Windows CE6.0操作系統，VS2005開發，USB在線調試。

        7、 完善的電源管理，支持掛起\喚醒\關機操作，為用戶導出電源管理API接口。鋰電池充電管理。

        8、 外形尺寸：40mm×40mm，安裝高度<6.5mm（板到板之間高度為4mm）。

        EM9283是針對手持式、低功耗應用而設計的一塊嵌入式核心板，因此，與英創現有的工控主板相比，除了具備常規的外設接口以外，還有兩大特點：1、小尺寸；2、完善的電源管理。

        EM9283的使用以模塊的形式，通過板對板連接器插在應用底板上。我們選用了高品質的0.8mm窄間距連接器，具有耐跌沖擊、耐扭曲構造、簡易鎖定等功能，可以方便、穩固、可靠的與應用底板相連。同時，EM9283也提供了4個Φ2.0mm的安裝定位孔。EM9283硬件設計十分緊湊，外形尺寸僅為40mm×40mm，安裝高度僅為6mm。這些特性，使得很容易將EM9283設計到對整機尺寸有嚴苛要求的便攜式設備場合。

        對于采用電池供電的設備，對整機功耗都有很高的要求，EM9283從硬件到軟件有一整套完善的電源管理方案。EM9283支持一鍵掛起\喚醒\開關機操作，掛起時EM9283電流消耗小于8mA, 關機時電流消耗小于20uA，掛起到喚醒的時間小于1S。系統中每個驅動程序都支持單獨的電源設置，并為用戶導出了電源管理API接口，用戶很容易實現自定義的電源管理策略，比如靈活的控制背光、顯示、定時掛起\喚醒等功能。

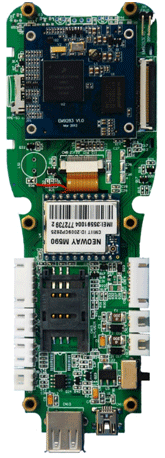

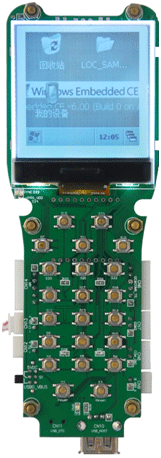

        圖3是基于EM9283開發的手持機原型，使用160×160點陣的灰度LCD作為顯示，支持4×5矩陣鍵盤。該手持機將EM9283的功能接口盡量引出，支持RS485/RS232、GPRS、紅外、SD卡、AD、單色/彩色顯示接口，鋰電池接口等功能的評估，硬件電路采用低功耗設計，用戶很容易在這個手持機原型基礎上快速的開發出滿足自己應用需求的低功耗產品。
