CPU單元

通訊接口配置

• 飛思卡爾iMX28系列ARM9 CPU，454MHz主頻
• 128MB DDR2系統內存，用戶可用空間大于100MB
• 128MB FLASH存儲器，用戶文件空間75MB
• USB接口支持U盤即插即用
• 實時時鐘RTC，具有掉電保護功能
• 硬件看門狗（WDT），防止系統死鎖
• 調試串口
• 支持MicroSD卡（可選）

• 1路以太網接口，10M/100M自適應
• 1路USB 高速主控接口（HOST）
• 1路USB OTG接口，支持微軟的ActiveSync通訊協議
• 8路標準UART串口，其中COM2–COM6為高速口，波特率可達3Mbps
  COM2：支持RTS/CTS硬件流控，推薦作為無線通訊模塊接口
  COM3：3線制，RS232電平接口（TTL電平可選）
  COM4–COM6：3線制，TTL電平接口；其中COM6與GPIO復用管腳
  COM7–COM9：3線制，TTL電平接口；低速串口，可作為RS485接口
• 1路I2C接口，主控模式，最高波特率400kbps，與GPIO復用管腳
• 1路SPI接口，主控半雙工模式，最高波特率10Mbps，與GPIO復用管腳

顯示單元

數字與模擬監控單元

• 缺省配置為T(mén)FT彩色LCD接口（RGB各6-bit + 同步時鐘信號）
• 彩色顯示分辨率，從320×240至1024×768的各種規格均可支持
• 典型單色顯示分辨率：160×160，4-bit灰度級
• 直接支持4線制電阻觸摸屏

• 32位通用GPIO0–GPIO31，各位方向獨立可控
• 部分GPIO與系統的其他通訊功能復用管腳
• 支持中斷觸發的數字輸入狀態監測功能
• GPIO24–GPIO27支持外部中斷觸發功能，上升沿有效
• 2路低速AD采集通道，AD分辨率為12-bit
• 支持對主板環境溫度、供電電壓的實時監測

電源及模塊機械參數

基本軟件環境

• 供電電壓：+5V±5%，平均工作電流170mA
• 工作溫度：-10℃至60℃；工業級（-40℃至80℃）可選
• 模塊外形尺寸：74mm×53mm
• 2個36芯堅固IDC雙排插針（0.1”）對稱分布于模塊的兩側
• 獨立LCD顯示接口，ZIF40插座，英創標準信號定義

• 預裝Windows CE6.0實時多任務操作系統
• 提供相應SDK開發包，包括各種接口驅動程序API
• 支持VS2005應用程序集成開發環境
• 采用BinFS文件系統，啟動時間縮短至7秒水平
• 支持以太網口（TCP/IP）、USB口（ActiveSync）應用程序源碼調試
• 支持telnet、FTP、Web等常規網絡應用
• 支持ActiveSync方式的文件管理及微軟的遠程調試工具集
• 支持用戶自行修改開機啟動畫面
• 提供典型應用參考程序源碼

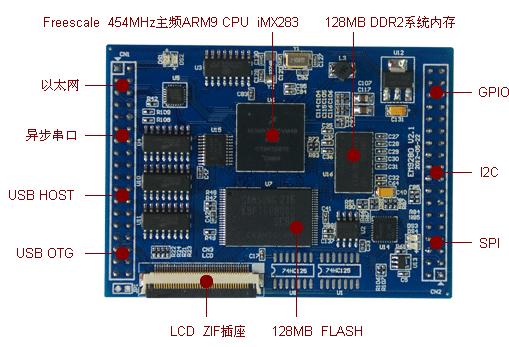

EM9280工控主板

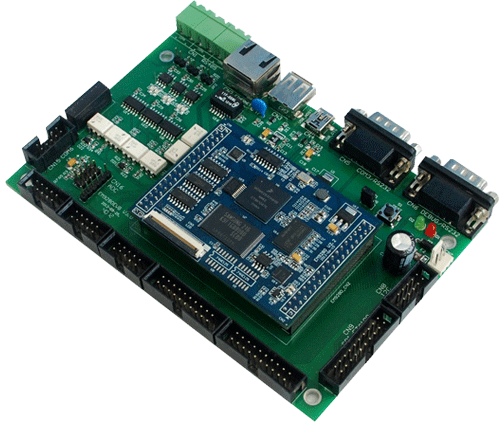

EM9280開發評估底板

        核心工控主板，用戶形成批量采購并應用于其最終產品的核心控制主板

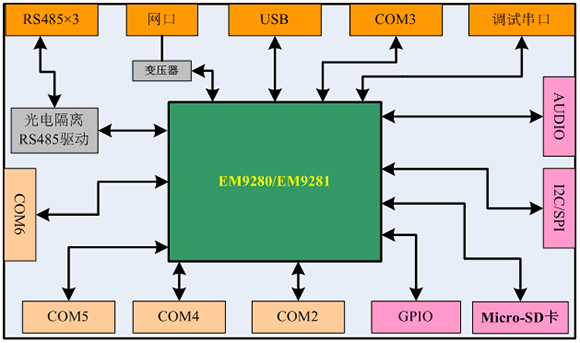

        作用有二：(1)在物理上承載工控主板，并引出其所有的對外接口至相應的硬件接口或插座；(2)擴展了GPRS、RS485等功能單元，以便于用戶進行相關功能測試，同時為用戶設計自己的應用底板提供電路參考

WinCE正版授權

開發資料光盤

        微軟官方Windows CE正版授權

        提供完整的軟硬件開發資料。建議客戶在使用前先閱讀光盤中的《使用必讀》

以太網線

串口線

        連接工控主板和網絡路由器（集線器、交換機），用于系統調試維護以及開發以太網方面的功能

        連接工控主板和開發主機，用于系統調試維護

USB線

電源線

        連接工控主板和開發主機，用于系統調試維護，支持ActiveSync

        為板卡供電。其中紅線為+5V，黑線為地線。一般的+5V開關電源均可滿足需求，對需進行GPRS測試的情形，確保電源有3A的瞬時電流輸出

產品型號

簡要介紹

1+

10+

100+

EM9280

標準版

￥450 / 片

￥410 / 片

￥350 / 片

EM9280-SD

帶SD卡，少3個串口

￥450 / 片

￥410 / 片

￥350 / 片

開發評估底板

可單獨采購該底板

￥260 / 片

SD版開發評估底板

可單獨采購該底板

￥260 / 片

套件名稱

套件價格

EM9280開發評估套件

￥750 / 套

EM9280-SD開發評估套件

￥750 / 套
