CPU單元

通訊接口配置

• 454MHz工業級ARM9作為主CPU
• 64MHz Cortex-M3作為從CPU
• 配備128MB 系統內存，用戶可用空間大于100MB
• 128MB FLASH存儲器，其中用戶文件空間75MB
• 預裝Windows CE6.0實時多任務操作系統
• 采用BinFS文件系統，系統啟動時間7秒
• 內置硬件協處理器，支持實時控制應用
• 25us典型實時控制周期
• 實時時鐘RTC，具有掉電保護功能
• 硬件看門狗（WDT），防止系統死鎖

• 1路10M/100M自適應以太網接口，支持telnet、FTP、Web等常規網絡應用
• 3路USB高速主控接口（HOST），USB2.0規范
• 1路USB OTG接口，支持微軟的ActiveSync及遠程桌面功能
• 支持WiFi通訊模塊、3G通訊模塊擴展
• 8路標準UART串口，其中5路為高速串口，波特率可達3Mbps
  COM2：支持RTS/CTS硬件流控
  COM3：3線制，RS232電平接口
  COM4–COM6：3線制，TTL電平接口；其中COM6與GPIO復用管腳
  COM7–COM9：3線制，TTL電平接口；低速串口，可作為RS485接口
• 1路I2C接口，主控模式，最高波特率400kbps，與GPIO復用管腳
• 1路SPI接口，主控半雙工模式，最高波特率10Mbps，與GPIO復用管腳
• 2路PWM輸出，與GPIO復用管腳
• 4路外部中斷觸發功能，上升沿有效
• 調試串口：3線制，RS232電平，固定115200-8-N-1

顯示單元

實時控制單元

• TFT彩色LCD接口（RGB各6-bit + 同步時鐘信號）
• 支持顯示分辨率：480×272至1024×768
• 用戶可配置開機畫面
• 支持4線制電阻觸摸屏

• 16位GPIO（GPIO0 – GPIO16）支持實時控制
• 4路PWM脈沖輸出，與GPIO復用管腳
• 8路單端AD，可配置成4路差分輸入，與GPIO復用管腳
• AD分辨率12-bit，最高采樣率1Msps
• 3路內部定時器，支持實時控制、脈沖計數等功能
• 實時控制功能的超快速啟動（小于1秒）

電源及模塊機械參數

基本軟件環境

• 供電電壓：+5V±5%，平均工作電流260mA
• 工作溫度：-10℃至60℃；工業級（-40℃至80℃）可選
• 支持對主板環境溫度、供電電壓的實時監測
• 模塊外形尺寸：74mm×53mm
• 2個36芯堅固IDC雙排插針（0.1”）對稱分布于模塊的兩側
• 獨立LCD顯示接口，ZIF40插座，英創標準信號定義

• 提供相應SDK開發包，包括各種接口驅動程序API
• Visual Studio集成開發環境，同時支持應用程序和實時控制程序
• 支持以太網口（TCP/IP）、USB口（ActiveSync）應用程序源碼調試
• 提供典型應用參考程序源碼
• 實時控制框架范例程序（可選），支持用戶專用控制功能開發

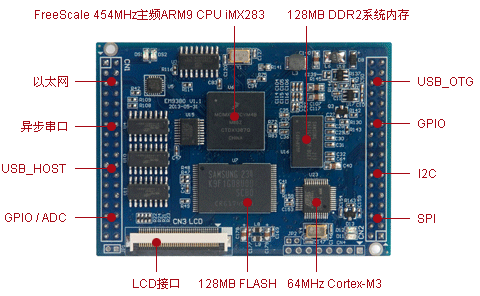

EM9380工控主板

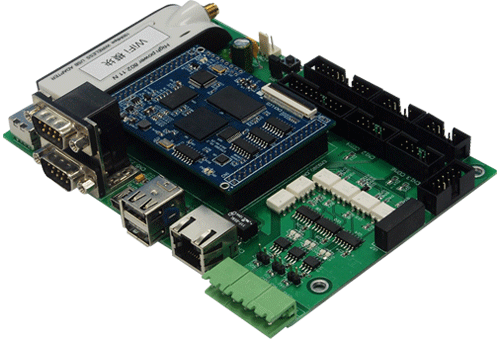

EM9380開發評估底板

        核心工控主板，用戶形成批量采購并應用于其最終產品的核心控制主板

        作用有二：(1)在物理上承載工控主板，并引出其所有的對外接口至相應的硬件接口或插座；(2)擴展了GPRS、RS485等功能單元，以便于用戶進行相關功能測試，同時為用戶設計自己的應用底板提供電路參考

WinCE正版授權

開發資料光盤

        微軟官方Windows CE正版授權

        提供完整的軟硬件開發資料。建議客戶在使用前先閱讀光盤中的《使用必讀》

無線WiFI模塊

串口線

        高功率（150Mbps） USB無線WiFi模塊

        連接工控主板和開發主機，用于系統調試維護

以太網線

USB線

        連接工控主板和網絡路由器（集線器、交換機），用于系統調試維護以及開發以太網方面的功能

        連接工控主板和開發主機，用于系統調試維護，支持ActiveSync

電源線

        為板卡供電。其中紅線為+5V，黑線為地線。一般的+5V開關電源均可滿足需求，對需進行GPRS測試的情形，確保電源有3A的瞬時電流輸出

產品型號

簡要介紹

1+

10+

100+

EM9380

標準版

￥590 / 片

￥520 / 片

￥450 / 片

開發評估底板

可單獨采購該底板

￥260 / 片

套件名稱

套件價格

EM9380開發評估套件

￥920 / 套
