●　ETA8XX系列產品概述

        ETA8XX系列應用底板是一種基于英創ESMARC主板，可直接投入應用的小尺寸底板。ETA8XX應用底板的基本特色是在底板上引出所需的高速信號接口，如以太網絡、USB、顯示接口等，同時把面向工控的常規信號，如GPIO、串口、CAN等，留給用戶做最后的擴展。ETA8XX應用底板通過2個IDC40雙排插座（2.54mm間距）引出ESMARC主板的低速信號，這2個IDC40雙排插座分別命名為ETA8XX_CN1和ETA8XX_CN2。所有型號的ETA8XX應用底板其外形尺寸均為105mm×105mm，可被大多數的客戶機箱直接采用。ETA8XX應用底板需與英創ESMARC主板配合使用。

　　用戶在ETA8XX應用底板的基礎上，對所需的低速信號進行擴展驅動，其電路就是用戶專用擴展底板。專用擴展底板通過ETA8XX的2個IDC40雙排插座連接在一起，就構建完成了面向應用的低成本工控整機產品。用戶在二級擴展底板上通常是實現帶隔離的開入開出、RS232 / RS485驅動電路、CAN總線驅動電路等，均屬于成熟穩定的電路。 由此可見這樣做的最大優點是大大簡化了客戶整機的硬件開發難度，縮短客戶產品的入市時間。不失為一種高效快速的整機實現方案。

●　ETA820產品介紹

　　ETA820是英創公司基于ESMARC工控主板設計的、面向嵌入式通訊系統應用的擴展應用底板。主要以網絡接口、USB接口、HDMI顯示接口、SD卡等高速信號資源為主。ETA820的機械尺寸定義為105mmx105mm，在四個角分布4個3.0mm的安裝固定孔，方便與機殼固定安裝。ETA820主要是與ESM6802帶HDMI接口型號的主板配合使用。

　　ETA820評估底板提供如下資源接口：

　　●　1路千兆網接口，兼容10Mbps/100Mbps網絡

　　●　1路10Mbps/100Mbps自適應網絡

　　●　3路USB主口

　　●　1路USB-OTG（內側）

　　●　mini PCIe接口，支持4G/3G/GPRS無線模塊

　　●　HDMI顯示接口

　　●　LVDS顯示接口 （內側）

　　●　拔插式SD卡座 （內側）

　　●　RTC后備電池座，支持CR2032電池

　　●　2個雙排IDC40插座（ETA8XX_CN1、ETA8XX_CN2）

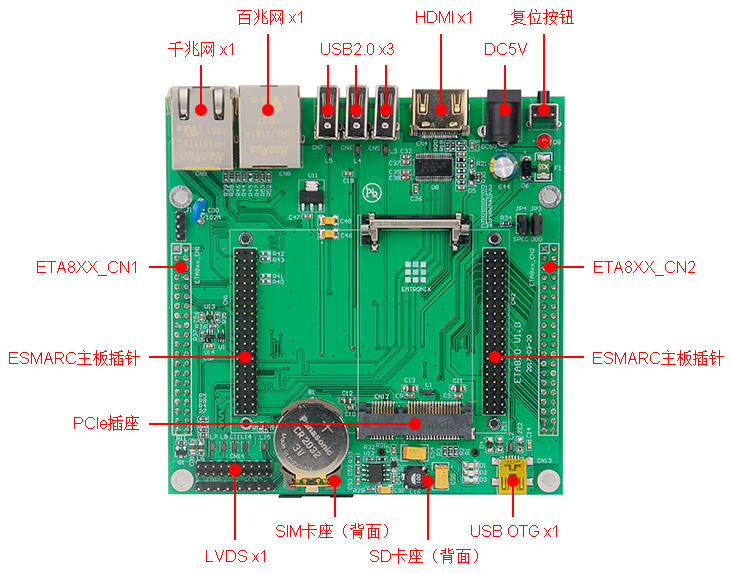

●　正面視圖

●　連接示意圖

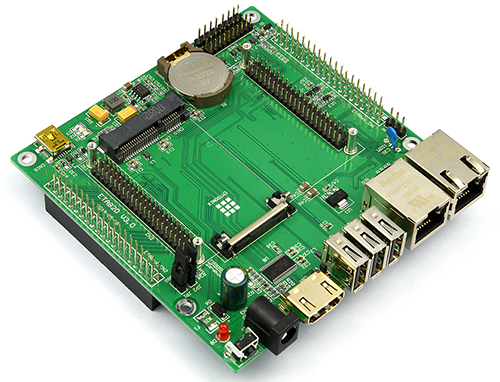

ETA820

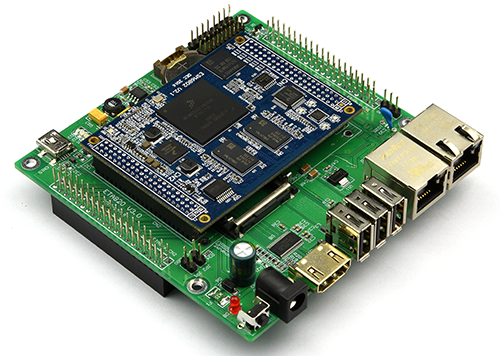

ESM6802 + ETA820

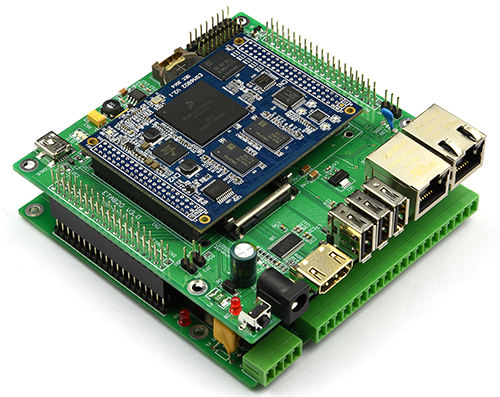

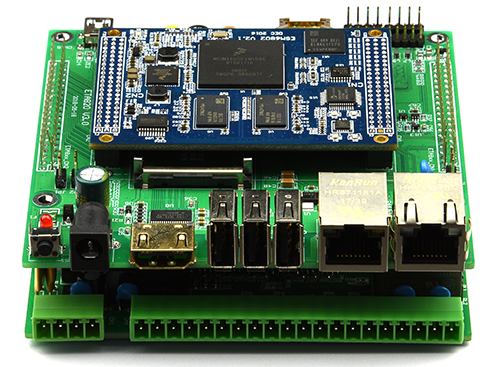

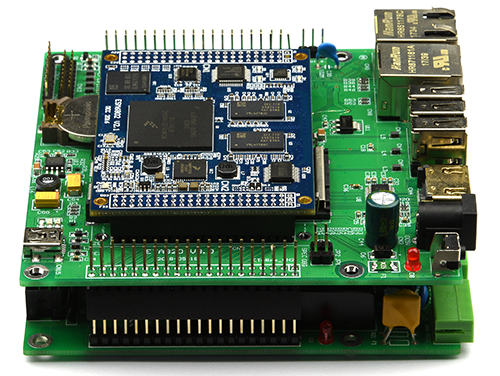

ESM6802 + ETA820 + ETA806

●　管腳信號定義

●　可支持的主板型號

　　ESM6802系列

　　在ETA820的基礎上，針對具體的工控接口需求，對從ETA8XX_CN1和ETA8XX_CN2插座引出的部分信號加以驅動，所形成的應用電路板采用與ETA820相同的板卡尺寸，最終構成雙層結構的工控整機。ETA806就是這樣的一款工控接口驅動電路，作為客戶設計自己的接口驅動板的參考。

●　ETA806產品介紹

　　ETA806是ETA8xx系列2級應用底板，板載資源以串口通訊總線、I/O資源為主，并支持給整個系統提供電源。ETA806的端口信號均使用3.81mm間距板連接件，機械尺寸定義為105mmx105mm，在四個角分布4個3.0mm的安裝固定孔，可方便地與ETA820連接在一起，形成雙層架構的工控整機。

　　ETA806應用底板的資源：

　　●　2路繼電器空觸點輸出

　　●　2路空觸點輸入

　　●　4路RS485總線

　　●　1路RS422總線

　　●　1路RS232

　　●　1路CAN總線

　　●　1路TTL，3線制串口

　　●　5x5矩陣鍵盤接口

　　●　隔離/非隔離電源系統

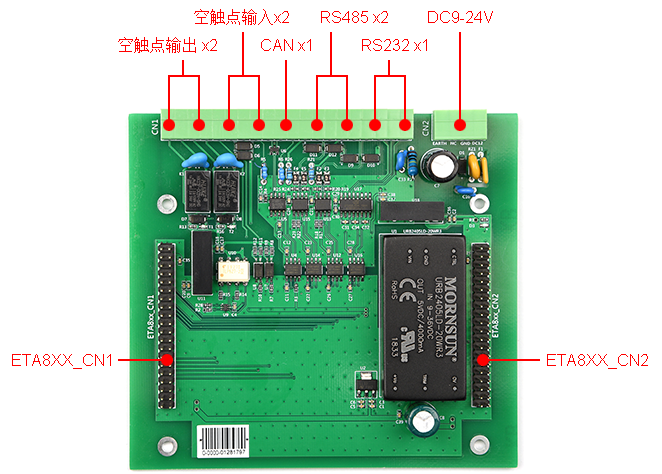

●　正面視圖

　　ETA806可硬件配置實現以下常規資源選擇：

●　連接示意圖

●　工控機與應用底板訂購信息

工控機

應用底板與配件

注：1、以上報價均為企業一般納稅人含稅價

　　2、提供ETA8xx機箱-I型加工圖紙，客戶可自行加工，圖紙資料請咨詢英創以獲取

　　3、ETA806配置選擇如下：
