ETA830應用底板是一種基于英創ESMARC主板，可直接投入應用的小尺寸底板。ETA830的基本特色是在底板上引出所需的高速信號接口，如以太網絡、USB、顯示接口等，同時把面向工控的常規信號，如GPIO、串口、CAN等，留給用戶做最后的擴展。ETA830通過2個IDC40雙排插座（2.54mm間距）引出ESMARC主板的低速信號，這2個IDC40雙排插座分別命名為ETA830_CN1和ETA830_CN2。ETA830外形尺寸均為105mm×105mm，可被大多數的客戶機箱直接采用。ETA830需與英創ESMARC主板配合使用。

　　用戶在ETA830的基礎上，對所需的低速信號進行擴展驅動，其電路就是用戶專用擴展底板。專用擴展底板通過ETA830的2個IDC40雙排插座連接在一起，就構建完成了面向應用的低成本工控整機產品。用戶在二級擴展底板上通常是實現帶隔離的開入開出、RS232 / RS485驅動電路、CAN總線驅動電路等，均屬于成熟穩定的電路。 由此可見這樣做的最大優點是大大簡化了客戶整機的硬件開發難度，縮短客戶產品的入市時間。不失為一種高效快速的整機實現方案。

　　ETA830是英創公司基于ESMARC工控主板設計的、面向嵌入式通訊系統應用的擴展應用底板。主要以網絡接口、USB接口、VGA顯示接口、SD卡等高速信號資源為主。ETA830的機械尺寸定義為105mmx105mm，在四個角分布4個3.0mm的安裝固定孔，方便與二級擴展板固定在一起，構成完整的工控系統。

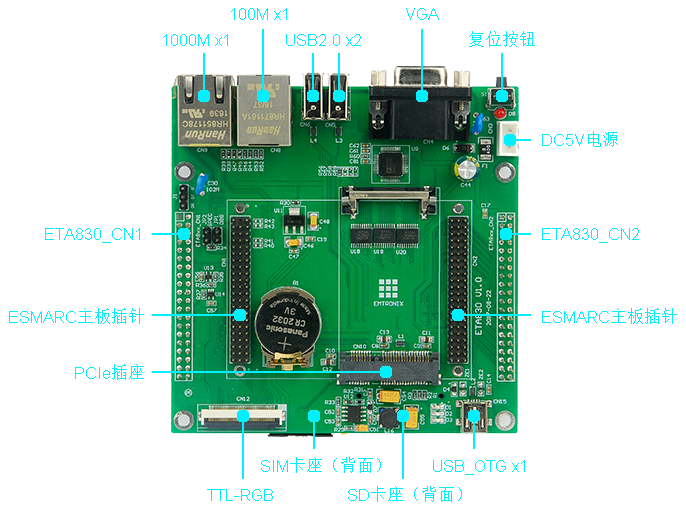

　　ETA830應用底板提供如下資源接口：

　　●　1路千兆網接口，兼容10Mbps/100Mbps網絡

　　●　1路10Mbps/100Mbps自適應網絡

　　●　2路USB主口

　　●　1路USB-OTG（內側）

　　●　mini PCIe接口，支持4G/3G/GPRS無線模塊

　　●　VGA顯示接口

　　●　RBG顯示接口 (內側)

　　●　拔插式SD卡座 （內側）

　　●　RTC后備電池座，支持CR2032電池

　　●　2個雙排IDC40插座（ETA830_CN1和ETA830_CN2）

        作為快速原型整機產品，ETA830還配備有專門的鋁合金機殼可供選擇。

　　在ETA830應用底板的基礎上，針對具體的工控接口需求，對從ETA830_CN1和ETA830_CN2插座引出的部分信號加以驅動，形成面向具體應用的電路板，并與ETA830應用底板構成雙層結構的完整工控系統。目前有2款這樣的低速IO驅動模塊，型號分別為ETA806和ETA804，可作為客戶設計自己的接口驅動板的參考，也可直接使用。

　　與ETA830配套的工控機的2級應用底板，主要實現工控通訊及數據采集控制的功能并支持給整個系統提供電源。模塊的端口信號均使用3.81mm間距板連接件，四個角分布4個3.0mm的安裝固定孔，可方便地與ETA830連接在一起形成雙層架構的工控系統。接口驅動模塊的機械尺寸定義為120.5mmx110mm，選擇該尺寸可使雙層結構的工控系統直接裝入標準的鋁合金機殼內，構成工控整機。
