● SBC840產品介紹
SBC840應用底板，是一款針對常規工控應用需求設計的模塊化單板工控計算機。其主要特點是可以根據應用需求，靈活配置不同處理能力的CPU主板模塊、無線通訊模塊、以及工控接口模塊。SBC840單板計算機底板繼承了英創公司ESMARC EVB評估底板的技術特色，可支持英創公司ESMARC全系列的CPU主板，此外還具有以下技術特點：
● 應用底板可以使用DC5V或DC12V電源輸入，更加適用于整機集成
● 應用底板配置了常規標準接口：三種顯示接口（RGB/LVDS/VGA）、雙以太網口、雙USB端口
● 14位3.81mm工控接口端子與內部不同接口驅動模塊相連，實現不同的工控接口，如RS485、RS232、CAN、繼電器、ADC/DAC等
● 作為可選功能，在SBC840上設計了基于I2C總線的5x5矩陣鍵盤口和一個獨立的高精度實時鐘(RX8025)

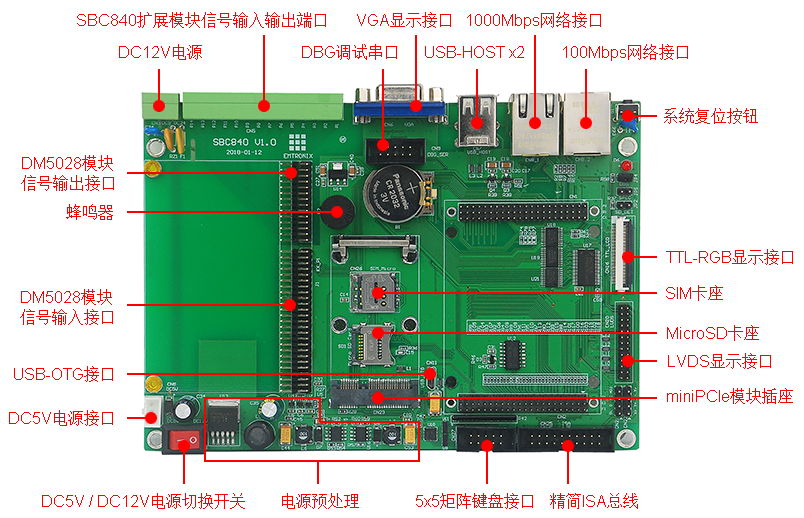

● 正面視圖

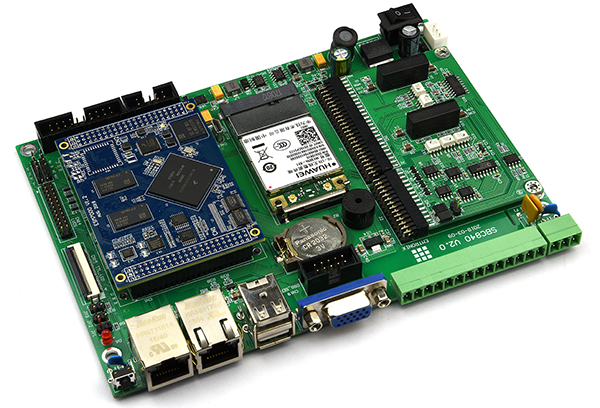

● 與主板以及功能模塊連接示意圖
SBC840 + ESM7000 + 無線通訊模塊 + ETA105
● 配套產品信息
可支持的主板（ESMARC規格：74mm×54mm）
| 主板型號 | 簡要介紹 |
| ESM7000系列 | 1GHz Cortex-A7雙核CPU i.MX7D，預裝WEC7 / Linux-4.9.11，支持千兆網+百兆網，高速ISA總線接口，低功耗 |
528MHz Cortex-A7 CPU i.MX6UL，雙網口、雙CAN、12路UART串口，Linux-4.1.15操作系統，支持快速啟動，以低功耗、低成本為特色 | |
| ESM928x | 454MHz ARM926ES-J CPU i.MX283 / i.MX287，預裝WinCE 6.0 / Linux-4.1.14，低成本 |
| ESM335x | 600MHz / 1GHz Cortex-A8 CPU AM3352 / AM3354，預裝WEC7 / Linux-4.1.6，雙百兆網 |
| ESM6802 | 800MHz / 1GHz Cortex-A9雙核CPU i.MX6DL，預裝WEC7 / Linux-4.1.15，千兆、百兆雙網口 |
可支持的無線通訊模塊（mini PCIe模塊）
| 模塊型號 | 簡要介紹 |
| 華為ME909S-821 | 全網通4G模塊 |
| 中興ME3630 | 全網通4G模塊 |
| 華為MU709s | 聯通WCDMA 3G模塊 |
| 中興MC2716 | 電信CDMA2000 3G模塊 |
| 移遠M26 | 移動、聯通GPRS模塊 |
可支持的工控I/O模塊（DM5028規格：80mm×50mm）
| 模塊型號 | 簡要介紹 |
| ETA104 | 全隔離多功能數采模塊，AD: 單端8通道/差分4通道/±2.5V/14-bit；RS232×3；RS485×2；IO×4 |
| ETA105 | 全隔離多功能數采模塊，AD: 單端8通道/0-4V/12-bit；RS232×1；RS485×1 |
| ETA416 | I2C接口擴展模塊，4路光電隔離數字輸入DI，2路繼電器觸點輸出，16路GPIO（3.3V電平） |
| ETA702 | 全隔離通訊驅動模塊，2路CAN + 2路RS485 + 1路RS232驅動模塊 |
| ETA4232 | 全隔離4路RS232驅動模塊 |
| ETA6485 | 全隔離6路RS485驅動模塊 |
● 功能結構圖
● 機械尺寸圖
ETA104 數據采集模塊 |
| ETA104模擬數據采集模塊是符合DM5028標準的應用擴展模塊，采用ADS7871模擬信號轉換芯片，占用ESMARC工控主板的SPI總線進行通訊，最高可實現48K的數據轉換率，最大支持8路14bit模擬信號轉換。 ETA104的特點如下： ● 可配置8路單極性模擬信號輸入，輸入量程0 - 2.5V ● 可配置4路差分模擬信號輸入，輸入量程±2.5V ● 可配置4~20mA電流信號輸入 ● 3路3線制RS232通訊總線 ● 2路RS485總線 ● 所有控制、通訊信號均進行光電隔離 |
ETA105 數據采集模塊 |
| ETA105是一款DM5028規格的，集8路AD采集、RS485、RS232為一體的多功能模塊。其中AD數據采集單元使用ESMARC工控主板的SPI接口，RS485、RS232則由ESMARC工控主板的串口驅動而來。ETA105 V3.0需與SBC840單板計算機配套使用。 其主要技術指標如下： ● 8路模擬通道，量程0 - 4V，12bit AD轉換精度，最高采樣率100kps ● 1路3線制RS232，接口引至應用底板端子 ● 1路RS485，接口引至應用底板端子 ● 輸入量程：0-4V ● 所有接口均加隔離 ● 外形尺寸：80mmｘ50mm |
ETA416 GPIO擴展與控制模塊 |
| ETA416是一款DM5028規格的數字I/O驅動模塊，需與SBC840單板計算機配套使用。模塊內部使用ESMARC工控主板上I2C總線接口進行擴展。 ETA416對外提供接口資源如下： ● 2路隔離繼電器空觸點輸出 ● 4路隔離空觸點輸入 ● 16路非隔離數字I/O（3.3V TTL） |
ETA702 通訊驅動模塊 |
| ETA702是一款DM5028規格的CAN、串口驅動模塊，ETA702利用ESMARC工控主板串口及CAN信號資源，實現CAN總線、RS485總線以及3線制RS232串口驅動的模塊。為了提高應用底板EMC特性，ETA702將所有接口信號進行隔離處理。 ETA702包括的接口如下： ● 1路三線制RS232接口 ● 2路RS485總線接口 ● 2路CAN總線接口 |
ETA4232 串口通訊模塊 |
| ETA4232是一款DM5028規格的串口驅動模塊，需與SBC840單板計算機配套使用。ETA4232主要是實現4路TTL電平的串口信號至RS232C電平的轉換。 ETA4232的特點如下： ● 4路RS232總線接口 ● 其中1路RS232可選配置為TTL電平 ● 光電隔離可選 |
ETA6485 RS485通訊模塊 |
| ETA6485 是基于英創公司SBC8xx工控應用底板、符合DM5028擴展模塊標準、利用ESMARC工控主板串口資源，實現6路RS485總線驅動的模塊。為了提高應用底板EMC特性，ETA6485可以將所有通訊信號進行光電隔離。 ETA6485的特點如下： ● 6路RS485總線接口 ● 所有信號進行光電隔離 |
● 工控機與應用底板訂購信息
應用底板與配件
型號 | 功能簡介 | 1+ | 10+ | 100+ |
SBC840 | 系統底板，帶雙RJ45、VGA、USB等接口 | ￥360 / 片 | ￥320 / 片 | - |
ETA104 | 全隔離多功能數采模塊，AD: 單端8通道/差分4通道/±2.5V/14-bit；RS232×3；RS485×2；IO×4 | ￥260 / 片 | ￥245 / 片 | - |
ETA105 | 全隔離多功能數采模塊，AD: 單端8通道/0-4V/12-bit；RS232×1；RS485×1 | ￥220 / 片 | ￥210 / 片 | - |
ETA416 | I2C接口擴展模塊，4路光電隔離數字輸入DI，2路繼電器觸點輸出，16路GPIO（3.3V電平） | ￥70 / 片 | ￥65 / 片 | - |
ETA702 | 全隔離通訊驅動模塊，2路CAN + 2路RS485 + 1路RS232驅動模塊 | ￥160 / 片 | ￥150 / 片 | - |
ETA4232 | 全隔離4路RS232驅動模塊 | ￥120 / 片 | ￥115 / 片 | - |
ETA6485 | 全隔離6路RS485驅動模塊 | ￥140 / 片 | ￥130 / 片 | - |
注：以上報價均為企業一般納稅人含稅價
