　　ETA303是英創公司為方便用戶快速評估3G應用，而推出的MiniPCIe轉USB轉接模塊。ETA303的正面是SIM卡插座，背面是MiniPCIe插座，用于連接3G模塊，如圖1所示。用戶在設計自己的應用底板時，可以將ETA303直接插在用戶底板上使用，也可以將ETA303的電路直接設計在自己的應用底板上。

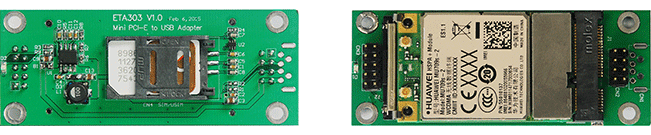

圖1 ETA303正反面圖

　　目前，配合虛擬串口驅動，我們針對3G網絡測試了華為EM770W（WCDMA）、華為MU709s-2（WCDMA）、中興MF210（WCDMA）、中興MC2716（CDMA2000），均能正常撥號上網。此外，對于數據傳輸速率更高的4G網絡，ETA303也能提供同樣的支持，我們測試了中興的ME3760（TD-LTE），也能實現正常的數據通信。

　　可見，ETA303能很好的支持miniPCIe接口的3G、4G無線網卡。然而，美中不足的是我們所測試3G網卡沒有支持移動的TD-SCDMA制式，而支持移動4g的ME3760市場價格約為200-300元/塊，不適合低成本方案。在客戶實際的使用中，也遇到了類似的問題：應用底板已經按照ETA303的電路設計好了，然而一到現場測試，發現只有移動網絡信號。鑒于移動3g發展并不好，市場上常見的TD-SCDMA制式的無線模塊如華為EM560、中興MU301已停產，而4g模塊的成本太高，我們反過來探索了ETA303對2G（GPRS）模塊支持的可能性。通過尋找第三方的支持，我們找到了一個將2G模塊M35轉換成miniPCIe的轉接模塊，這樣就能配合ETA303 miniPCIe轉USB模塊，連接到應用底板的USB接口了，其硬件如圖2所示。

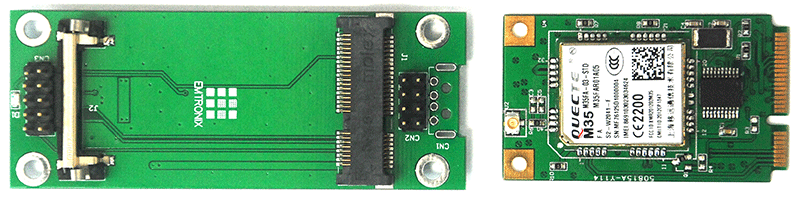

圖2 ETA303與2G轉miniPCIe模塊

　　使用此模塊跟3G模塊沒有什么太大差別，具體步驟如下：

　　1、加載驅動

　　insmod usbserial.ko

　　insmod ch34x.ko

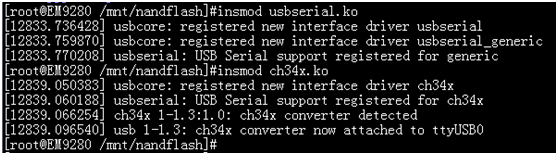

圖3 加載usb轉串口驅動截圖

　　2、ppp腳本撥號

　　將第三方模塊的撥號腳本quectel-ppp拷貝到/etc/ppp/peers/，將quectel-chat-connect和quectel-chat-disconnect拷貝到/etc/ppp/。在使用ppp進行腳本撥號的時候，需要修改腳本文件quectel-ppp中的串口設備和波特率。第三方2G模塊第一次使用時為9600baud，可以通過串口命令向2G模塊寫入所使用的波特率，如AT+IPR=115200，使用AT\&W命令保存設置。此后就一直使用115200波特率通信了（波特率越高，模塊數據通信速率越快）。

　　ppp撥號：

　　pppd call quectel-ppp

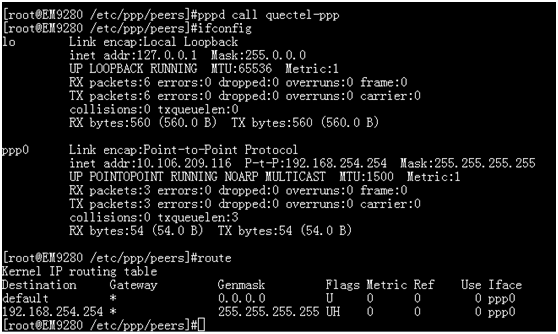

圖4 ppp腳本撥號

　　設置好路由表，即可通過2g模塊的GPRS上網了。我們在115200波特率的情況下測試了GPRS網絡的上下行速率。文件大小617668Bytes，在目標板上通過FTP上傳到測試所用的公網FTP服務器，耗時為246s（與網絡負載有關），即平均上傳速率約為2510 Byte/s；從FTP服務器下載此文件，耗時181s，平均速率約為3412 Byte/s。

　　3、各網絡制式上下行速率比較

　　我們對所支持的所有制式的無線模塊進行了上傳下載的速率測試。雖然不同時間、不同基站網絡負載不同，對網速有一定影響，但是可以通過上傳下載速率定性的比較各制式的上下行速率（上下行包含協議頭數據，速率會更高）。各制式無線模塊在115200波特率下，到我們的FTP公網服務器上傳下載文件，某一次實驗數據如表1所示。

表1 各制式模塊上傳下載速率比較（波特率115200）

表2 ETA303對各通信公司無線模塊的支持情況

　　至此，ETA303模塊對2G、3G、4G無線模塊均提供了支持，表2為我們已有模塊的測試情況，而理論上只要是滿足miniPCIe接口的無線模塊，ETA303均能支持。

　　如果用戶對ETA303+GPRS模塊上網感興趣，請與我們聯系，索要usbserial.ko、ch34x.ko、修改后的撥號腳本等第三方資料。3G、4G無線上網更詳細資料見網站文章：
