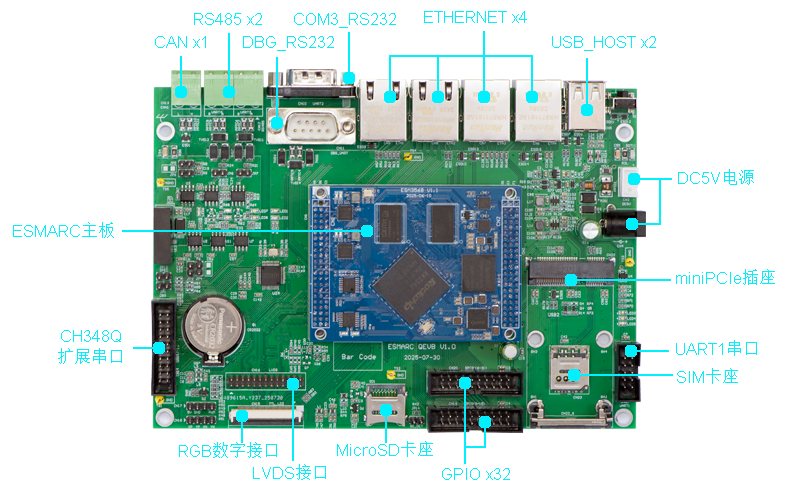

ESMARC QEVB通用評估底板
ESMARC QEVB評估底板可以被客戶用來評估任何符合《英創ESMARC主板規范-v4.0》的工控主板。
產品功能說明
英創公司的主流工控主板產品系列，通過一致的模塊外形尺寸及管腳信號特性，使客戶可在相同的應用底板上，選擇不同型號的主板，以滿足不同的應用需求，同時最大限度地降低整機開發成本。也正是因為英創主板間的pin-to-pin的兼容性，使得可采用通用的測試評估底板對其性能進行測試評估，進一步的在評估底板上完成客戶產品原型的開發，縮短開發時間，降低開發風險。
ESMARC QEVB與ESMARC EVB的主要區別是：
l ESMARC QEVB：支持4路以太網接口，其中2路1000Mbps網絡接口，2路100Mbps接口；可選USB擴展串口CH348Q。
l ESMARC EVB：支持2路以太網接口；支持ISA接口
ESMARC_EVB機械尺寸圖
基本功能評估
| 功能 | 評估底板 | 接口形式 | 備注 |
| 調試串口 | 直接引至標準接口 | DB9 | RS232，115200-8-1-N |
| 以太網 | 直接引至標準接口 | RJ45 x4 | 2路1000M網絡，2路100M網絡 |
| 顯示 | RGB + 觸摸屏 | FPC40 | 0.5mm間距，中低分辨率LCD |
| LVDS + 觸摸屏 | IDC26 | 2mm間距，中高分辨率LCD | |
| USB | 直接引至標準接口 | Type A x2 | 2路USB2.0，面向HID、U盤 |
| RS232 | 直接引至標準接口 | DB9 | ±9V電平 |
| RS485 | 帶隔離的驅動電路 | HT5.08 x4 | 2路RS485，LED收發指示 |
| UART | 直接引至標準接口 | IDC10 | 3.3V電平，可支持硬件流控 |
| CAN | 帶隔離的驅動電路 | HT5.08 x2 | 1路CAN 2.0B，LED收發指示 |
| GPIO | 直接引至標準接口 | IDC20 x2 | 32路GPIO位于兩個IDC插座，2.54mm間距 |
工控機與配套模塊訂購信息
以下報價均為企業一般納稅人含稅價，購買流程請參閱：產品購買流程
應用底板
型號 | 功能簡介 | 1+ | |
ESMARC QEVB-2 | 適用于ESM3568,ESM8400， 支持2路USB2.0。 | ￥300 / 片 | |
ESMARC QEVB-4 | 適用于ESM7400， 4路USB2.0，配置USB至8路串口擴展，可作通訊管理應用測評。 | ￥350 / 片 | |
